Este soporte requiere alguna soldadura.
Lista de materiales:
Todas las tuberías es tubo de gas de 3/4 de pulgada.
8 - 6 pulgadas piezas de pipe2 - piezas de 2 pies de tubo de
1 - pipe1 de pie 4 - tubo de 2 pulgadas
1 - pipe1 de pulgada 1 - tubo de 12 pulgadas
2 - grado 90 connectors4 - conectores del tipo T
4 - tapas
3 - directamente a través de conectores
1 - tubo clamp2 - piezas de madera de 2 X 2
1 - T-tuerca y perno
1 - bandeja plástica o metal.
Soporte de reparación hecho casa
¿Quiero hacer algunas de sus propias reparaciones, pero no tienen una manera de mantener tu bicicleta? Bien, aquí están algunos planos y fotos de un soporte de reparación de bicicletas muy baratas que puede construir usted mismo. Requiere alguna soldadura.
He construido algunos de estos para mi varias tiendas. Son simples y trabajo grande. Un stand de reparación profesional puede costar sobre $400,00. Éstos pueden hacerse de unos $20,00 a $30,00
Lista de partes:
Banco soporte - 2-6" largos de 3/4" gas roscadas tubería
1-3" longitud de la línea de gas de 3/4" rosca tubo
2-90 grados 3/4" tubería de gas rosca juntas
1-4" C-clamp
1-3/4" placa base roscada
2-2" piezas de hierro de ángulo de 90 grados
Instrucciones:
Montar la placa base en la parte delantera de su banco, usando cuatro tornillos para madera sustanciales. Hilo de rosca en uno de los tubos de 6" en la placa base. Hilo de rosca en un conjunto en el otro extremo de la tubería de 6" de 90 grados. Ahora el hilo en lo otros 6" tubo en el conjunto de 90 grados. Siguiente hilo en el otro de 90 grados conjunto y rosca de 3" pedazo de tubo en este conjunto de 90 grados. Una vez todos los pedazos se ponen juntos, apriételos todos apretados como usted puede conseguirlos. La Asamblea debe ser recta hacia fuera de su banco y debe ser recta hacia arriba y hacia abajo. Una vez que estés satisfecho con la colocación del soporte, retirar los tubos de armado de la placa base y soldar los tubos y juntas por lo que no se mueven. Una vez que se suelda con autógena, moler hacia fuera una ranura al final de la 3" pedazo de tubo. Este juego será para el C-clamp. Soldar una de las piezas de hierro de ángulo en el extremo fijo de la abrazadera en C por lo que es recto hacia arriba y hacia abajo. (ver las fotos de abajo). Ahora soldar la otra pieza de hierro de ángulo hasta el final del tornillo de la abrazadera en C para que coincida con el extremo fijo. Una vez que el ángulo de hierro se suelda con autógena en el C-clamp, inserte la abrazadera en C y soldar a la tubería. Asegúrese de que sea agradable y recta. Utilicé un tipo de liberación rápida de C-clamp. Si usted no tiene un soldador o saber soldar, puede llevarlo a un taller de soldadura. Una vez que la Asamblea es todo soldado con autógena, hilo en la placa base en su banco y tiene un soporte de gran reparación. Puede utilizar la espuma tubo redondo en la moto cuando se pinza en el soporte para evitar que se raye.
Mismo pie soporte de reparación de bicicletas
Acabo de terminar de construir un soporte de reparación de la situación del uno mismo para aproximadamente $60,00. Soportes para bici más profesional son $200,00 a $300,00. Esto requiere un poco de soldadura. Funciona muy bien para 1/4 el costo.
Lista de materiales:
Todas las tuberías es tubo de gas de 3/4 de pulgada.
8 - 6 pulgadas piezas de tubo de
2 - pie 2 piezas de tubo de
1 - tubo de 4 pies
1 - tubo de 2 pulgadas
1 - tubo de pulgada 1
1 - 12 pulgadas de la pipa
2 - conectores 90 grados
4 - conectores de tipo T
4 - tapas
3 - directamente a través de conectores
1 - abrazadera
2 - piezas de madera de 2 X 2
Instrucciones de montaje:

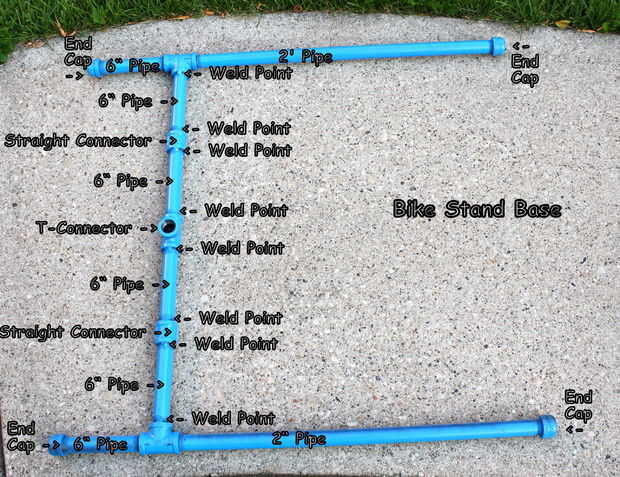

Empezar por trazar la base. Tornillo de dos de las piezas de 6 pulgadas con un recto a través del conector. Montar dos de estos. Ahora conecte estos dos conjuntos utilizando el conector tipo T en el medio. El conector tipo T debe estar apuntando hacia arriba. Ahora en cada extremo del tornillo en otro conector tipo T. En los conectores de extremo T atornillar dos 6 pulgadas piezas en un extremo de cada T. En el otro extremo del tornillo en una pieza de 2 pies a cada lado. Ahora use las 4 tapas en las piezas de 6 pulgadas y 2 pies.

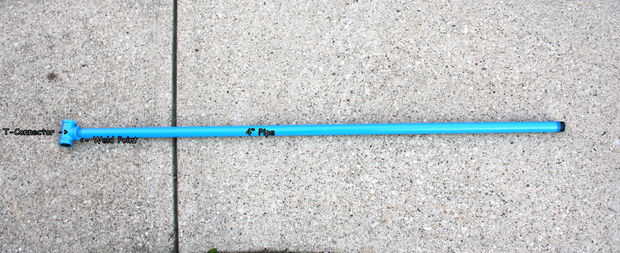

Como puedes ver hay 8 puntos de soldadura. Estos basta con tachuelas para evitar que la barra transversal de movimiento cuando fije en la moto. A continuación atornillar un conector T a la pieza de 4 pies de tubería.
Una vez que instale el el tubo de 4 pies en la base, alinee el conector en T así que la cara de aberturas roscadas el frente y la parte posterior del soporte. Una vez que usted tiene donde quiere, virar el conector en T de soldadura a la tubería. Esto evitará que el soporte de lado a lado en movimiento cuando la bicicleta se fija en. Ahora puede montar la abrazadera de la bici.

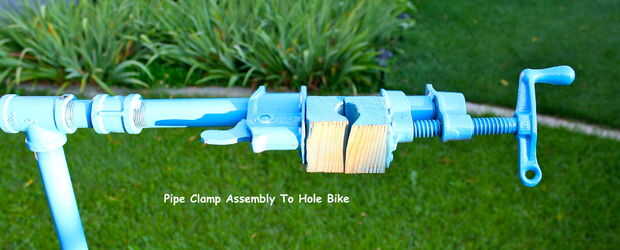

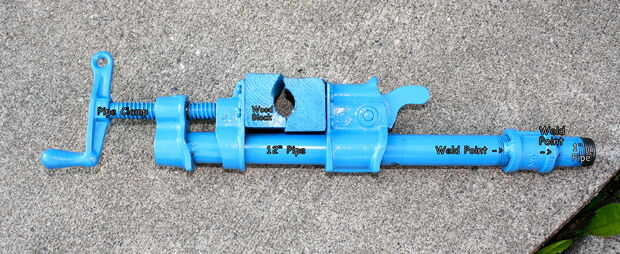

Para montar la abrazadera de la bici, enrosque la tubería de 2" a un conector recto y en el otro tornillo de extremo en la tubería de 12". Luego atornille la abrazadera para tubería tubo de 12". Para mantener la moto en la abrazadera, tomé dos piezas de madera de 2 X 2, sujeta en un tornillo de banco y taladrar un orificio de 1" en el centro entre las dos piezas. Entonces me astilló las esquinas donde el agujero es para dar cabida una variedad de tamaños de asiento post. Una vez que esto está montado, atornille el conjunto en el conector en T en la pieza de 4 pies de tubería. Una vez que todo está alineado, tachuela suelde los dos trozos de tubo de 2" y 12" para el conector recto. También viró la abrazadera para tubería, la parte roscada de la tubería de 12". Una vez que tuve todo esto montado, poner una moto en el soporte y el peso de la bicicleta había torcida el conjunto de brida para que la rueda delantera de la bicicleta estaba en el suelo. Para evitar que esto suceda, que alguien Sujete la moto donde estés cómodo trabajando en ello. Entonces tierra abajo del borde del conector recto, uno hacia la parte delantera del soporte, hasta que era plana. Luego perforé un orificio a través del conector y la parte posterior de la tubería de 12". Poner un tornillo pequeño en el agujero y esto evitará la Asamblea de la abrazadera de la mudanza y mantener la moto donde usted lo desee.

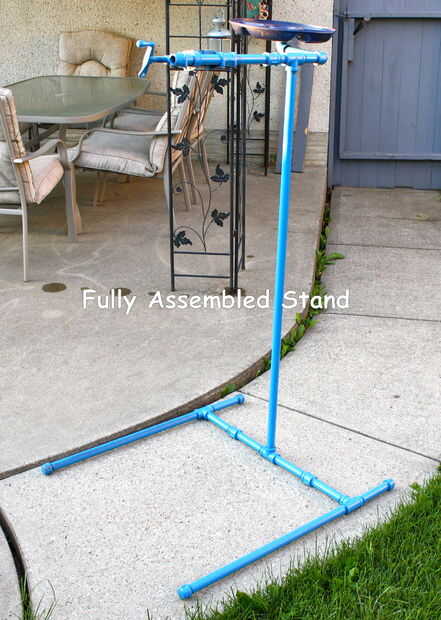

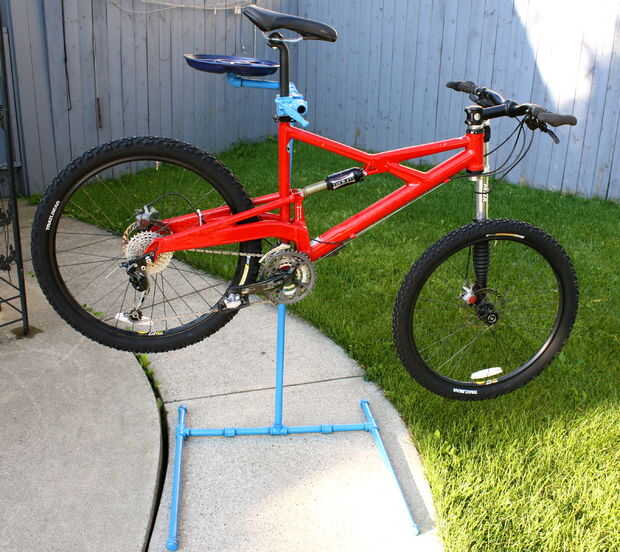

Su stand está ahora completa. Fácil de montar y desmontar montar. Para mi el soporte construí una bandeja herramienta y las piezas que va en la parte posterior del conector en T en la pieza de 4 pies de tubería. Esto es opcional.

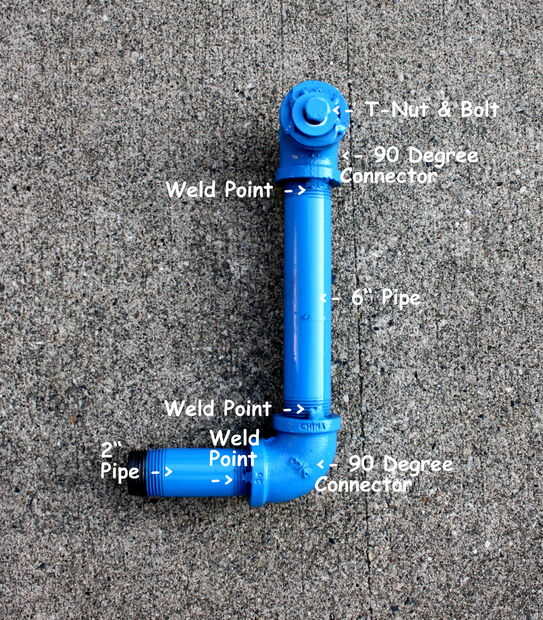

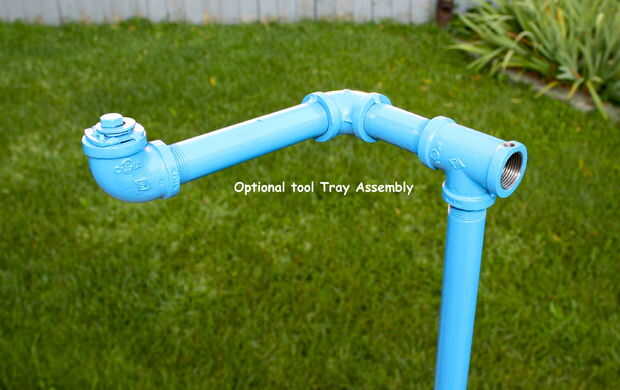

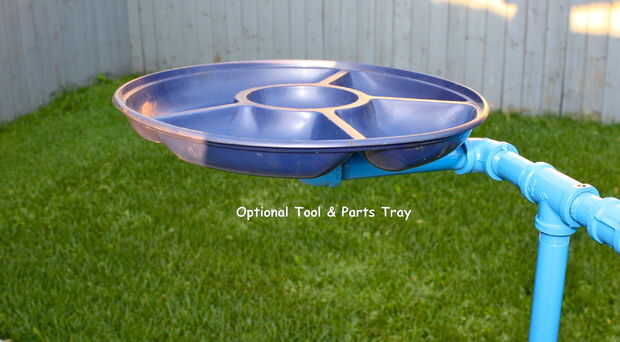

Para el tornillo bandeja herramienta y piezas en un pedazo de tubería de 2" en un conector de 90 grados y 6" pedazo de tubo en el otro extremo del conector de 90 grados como se muestra arriba. Esta Asamblea debería volver directamente desde el conector en T en la pieza de 4 pies de tubería. En el otro extremo del 6" pieza de tubo, tornillo en otro conector de 90 grados para que apunte hacia arriba. Una vez que este montada, atornille el conjunto en el conector en T en la pieza de 4 pies de tubería. Una vez que se alinea donde se desee, tachuela suelde las conexiones como se muestra arriba. Ahora lo que hice para colocar mi bandeja, que acababa de usar un plástico un plato que se puede comprar en cualquier tienda de dólar. Usé un tornillo roscado, aplanado hacia fuera en un vicio y poner en la parte superior el conector de 90 grados que se enfrenta. Viró el tornillo en su lugar, perforó un agujero en el centro de la bandeja y fíjelo con un tornillo, esto se hace para el retiro y la instalación fácil.

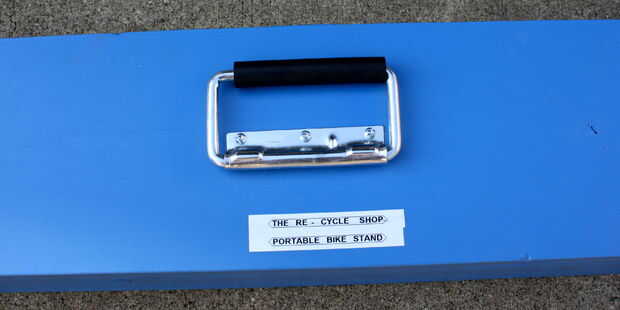

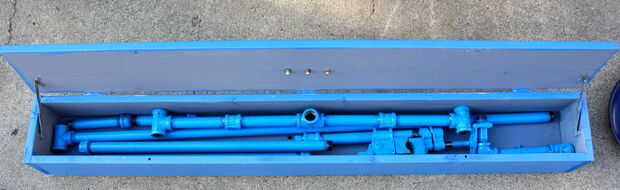

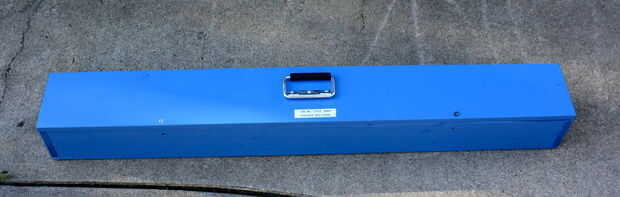

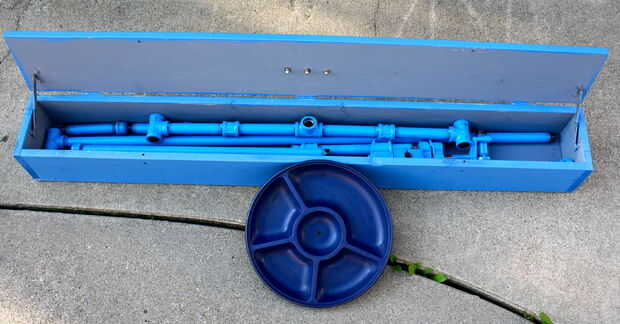

Para mi el soporte construí una caja para almacenar y transportar el stand. Para construir la caja es extremadamente simple. Usé 3 tablas de 1 X 6" y un 1 X 8" tablón. Cortar las piezas a la medida, en mi caso es 52 pulgadas de largo. Luego pegado y había atornillado a una caja. He añadido tres bisagras, una manija y para mantener mi caja cerrada, usa un sujetador de tipo Ikea. Se puede utilizar todo lo que necesita para mantenerlo cerrado. Funciona perfecto

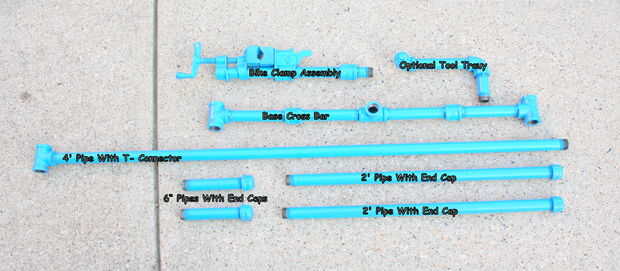

Este es un soporte muy sencillo y muy eficaz. El stand entero me costó aproximadamente $60,00 y la caja fue de $20,00. Puede dejar todo crudo o si lo desea o se puede pintar todo. Si no de la autógena, todo alineados de la manera que quieras y llevarlo a un taller de soldadura y ellos virarlo juntos. Si usted tiene alguna pregunta sobre el soporte, por favor no dude en escribirme. Me placeré ayudarle a entender la Asamblea y responderá a sus preguntas.
spokes729
Gracias por mirar.
