Delta Bot: Impresora 3D DIY (11 / 12 paso)

Paso 11: Alambre electrónica

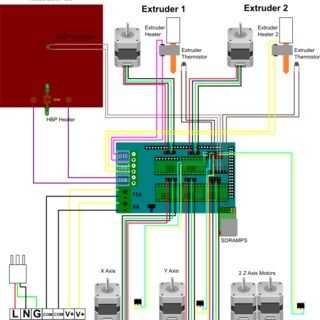

Cable 1.4 rampas tablero usando los diagramas de la primera imagen.

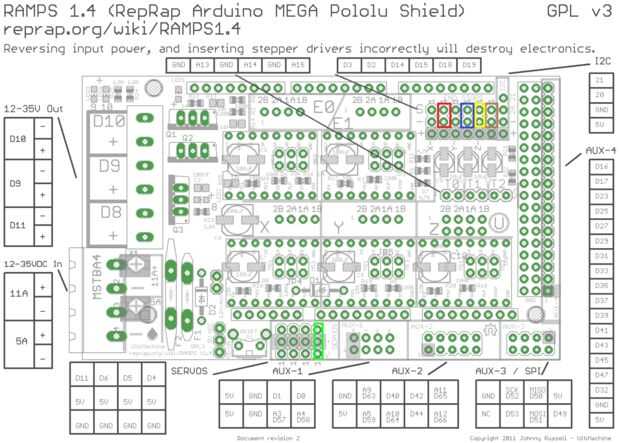

Conectar usando la segunda foto:

  • X endstop rojo
  • Tope Y al azul
  • Tope de Z a brown
  • Z sonda a amarillo
  • Servo a verde

La fuente de alimentación de alambre como se muestra en la imagen

Nota: Hacer buenas conexiones y una caja electrónica es importante para la confiabilidad.
