Delta Bot: Impresora 3D DIY (2 / 12 paso)

Paso 2: Crear piezas para el montaje

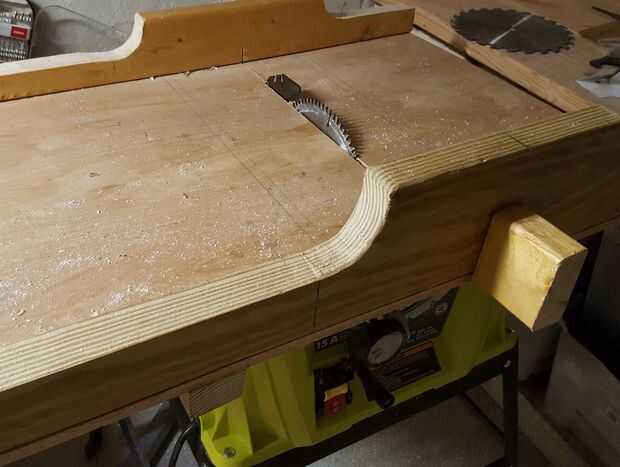

Cortar las extrusiones de aluminio a las longitudes especificadas:

Asegúrese de que las 4 protuberancias se extienden uniformemente con estas longitudes

  • 6 x 372mm
  • 3 x 234.5mm
  • 3 x 750mm (~ 230mm altura de impresión)

Utilice la plantilla para crear piezas de aluminio:

Si imprime con sin fronteras la plantilla puede utilizarse como medidas exactas donde puede cortar el pegamento y pegan la plantilla en la placa de aluminio y trabajan con eso. He utilizado GIMP para imprimir sin bordes. Debe hacer grupos de 3 para todas las partes excepto el triángulo y el hexágono que sólo 1. Utilice la plantilla para crear las piezas.

La plantilla se llama All.png. Se puede encontrar en el enlace de más abajo.

Usar la dobladora de metal para doblar a los grados especificados.

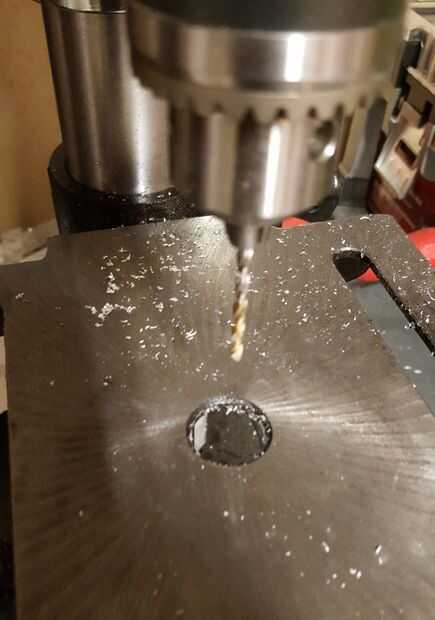

Perfore un orificio de 3/8 en el triángulo de aluminio (10 mm)

Cortar 1/4 de madera contrachapada a la medida:

usted debe ser capaz de dibujar un triángulo de equallateral de su cama caliente con los bordes rectos y recórtalo. Luego corte las esquinas una cantidad decente de ~ 60 m m (puede ser al ras con la extrusions(harder) o no). Luego colocar la cama de calor en la madera contrachapada de triángulo y marque los orificios y perfore les. Luego perfore un agujero de tamaño > = 1/4 en el centro del triángulo (no materia donde exactamente, su donde calienta cama cables go)

  • Marque y perfore los agujeros para la fijación de la fuente de alimentación y 1.4 de rampas en el centro
  • orificios de 4mm para fuente de alimentación y 3mm para las rampas

Creación de barras de

  1. Cortar las varillas de carbono 6 x 350 mm.
  2. Atornille los tornillos M4 en los extremos de la barra de traxxas
  3. utilizan 2 protuberancias o bloques para sostener las varillas cuando pegue
    • porque desea que ambos lados de la varilla de ser simétrica
  4. preparar epoxy
  5. pegar los tornillos en las barras (empujar todo el camino)
  6. ajustar los 2 lados de la barra para ser simétrica utilizando extrusiones de bloques de
  7. las bolas de metal a presión en las articulaciones de rótula
  8. Hacer esto para los seis

La soldadura de piezas:

  • Topes

    • cortar cables de campana largo de 1.3 m 3
    • soldar los conectores de 2 pines en la misma
    • y otro lado a las dos conexiones del tope exterior de la soldadura
    • Cuando la tubería del encogimiento del calor necesario
  • Cama de calor
    • Utiliza 2 cables 8awg de 0,5 m
    • les de la soldadura en cama de calor con las instrucciones de la cama de calor

Hacer el contrapeso 500g

  • Taladro y aprovechar el agujero inferior al peso
  • Atornille la tuerca en el agujero roscado

Imprimir todas las piezas impresas 3D (si no tienes impresora 3D subir y conseguir aquí http://www.shapeways.com/create?li=nav o en otros lugares)

  • Clamp.STL 1 x
  • Clamp2.STL 1 x
  • Accesorio para mini V placa. STL 3 x * con soporte *
  • Mount.STL 1 x
  • Nozzle_Carriage_Attachment_New.STL 3 x
  • Manga del rodillo. STL 2 x
  • Sensor_Mount.STL 1 x
  • Weight_attachment. STL 1 x
  • Guía de alambre. STL 1 x * con soporte *
  • distribuidor de alambre. STL 1 x * con soporte *
  • E las piezas 1 x

Plantillas y archivos de STL en

https://github.com/DeltaBot3D

Haga clic en descargar ZIP en la esquina inferior derecha
