Paso 5: Montar el carro
Haga clic sobre las fotos para más detalle fotografías de alta resolución.
Los tornillos son hexagonal M3 cuando no se especifica.

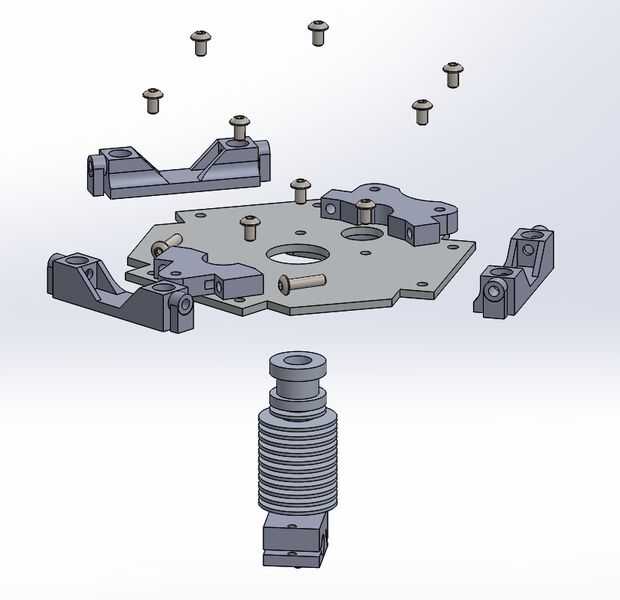

- Utilice el centro hexagonal de aluminio y 3 piezas de Nozzle_Carriage_Attachment_New y atornillarlas con tuercas y tornillos de 8 mm

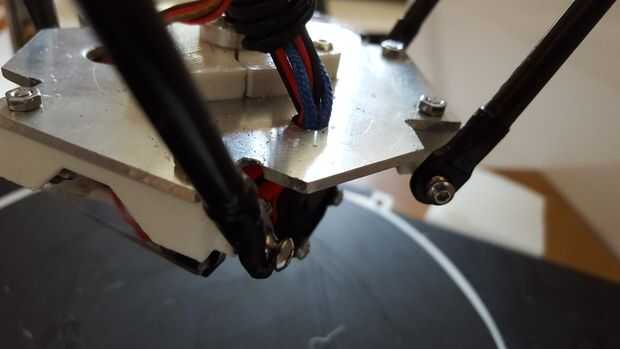

- Atornille las barras como se muestra en el cuadro con tornillos de 25mm, pero mina fue invertida por lo que he podido conseguir más altura, pero si haces eso tendrás que cortar el trozo de aluminio más. (La impresión de plástico debe estar en la parte superior)
- Montar E3D utilizando instrucciones (http://wiki.e3d-online.com/wiki/E3D-v6_Assembly)

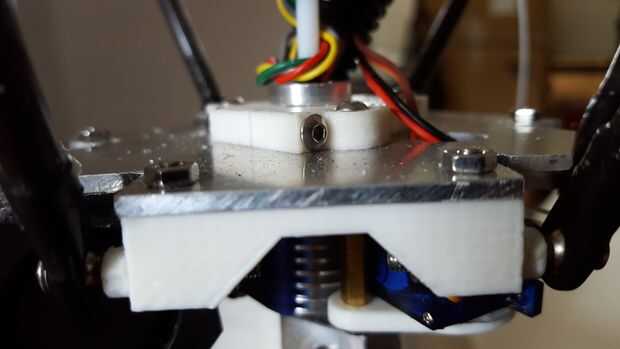

- Poner el E3D por el agujero grande de la central en la placa de aluminio, luego use las piezas de montaje E3D para E3D con 30mm tornillos y tuercas de la abrazadera.
- vaya al paso 7 si no utiliza un sensor servo o inducción a nivel cama
- Use Sensor_Mount pieza 2 separadores de 25mm y 2 tuercas para asegurar utilizando el lado macho de enfrentamiento
- Utilice 3 de 15mm tornillo y 1 tuerca para sandwich Monte E3D y Sensor_Mount como se muestra
