Delta Bot: Impresora 3D DIY (8 / 12 paso)

Paso 8: Instale conjunto superior

Montaje con la foto. Todos los tornillos de apriete en la extrusión con las tuercas en T y 8 mm., excepto el tope 10 mm

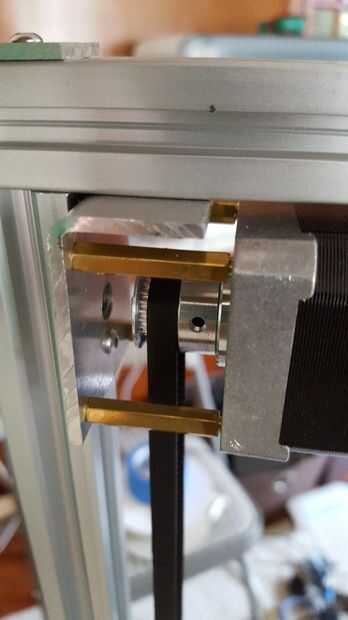

  • El cilindro de 25mm debe tener lados macho tornillo en paso a paso (no demasiado apretado, se rompe fácilmente de latón, aprendí la manera dura)
  • La polea en paso a paso puede enfrentar en cualquier caso, sólo depende de donde la banda va mejor

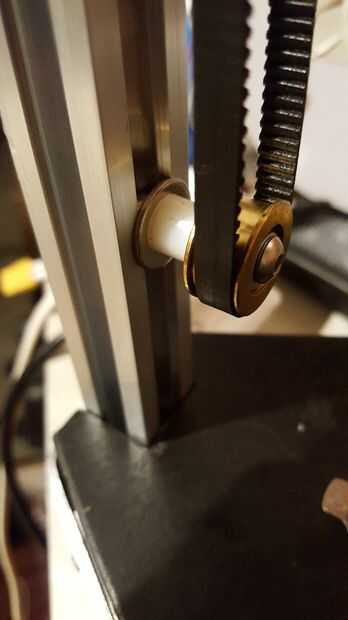

  • Polea inferior debe fijarse con el tornillo M5 de 25mm con 1/2 en espaciador y la arandela M5 con tuerca en T en el interior (como se muestra en la imagen).

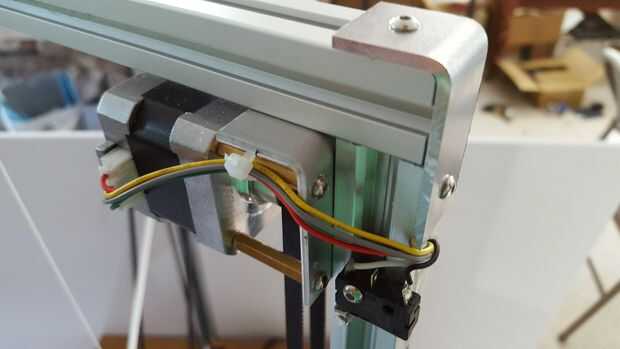

Puedes organizar el cableado dentro de las protuberancias.
