Paso 4: Usando el programa

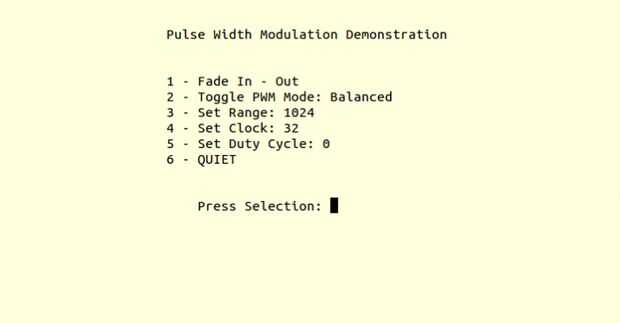

Opciones de menú:
1 - fade In - Out - pasos deber ciclo de cero a gama y a cero. Hay una demora de siete milisegundos en cada paso. Recuerde bajar el volumen si estás en modo de la marca: espacio, se consigue muy fuerte. La opción de menú tranquila no detendrá el Fade-In - Out. Se ejecutará a través de su ciclo.
2 - Alternar modo PWM - pwmSetMode([PWM_MODE]) allí son dos modos posibles de PWM_MODE_BAL y PWM_MODE_MS. PWM_MODE_MS es el modo tradicional de PWM marca: espacio, pero el modo equilibrado, PWM_MODE_BAL, es el modo predeterminado PWM en el RaspberryPi.
3 - rango set - pwmSetRange ([int PWMpin], [unsigned int gama]) Esto establece la resolución, el número de pasos entre 0 y 100% duty ciclo. El valor predeterminado es 1024.
4 - ajusta el reloj - pwmSetClock ([int PWMpin], [int reloj]) ajuste del reloj ajusta la frecuencia de PWM base. La frecuencia fundamental es inversamente proporcional al reloj. El número mágico es 18750. 18750 dividiendo el reloj te dará la frecuencia Base. Dividir por la frecuencia de base le dirá que el reloj. El valor predeterminado es 32, que le da una frecuencia base de Hertz 585.
5 - establece el ciclo de trabajo, utiliza la función pwmWrite ([PWMpin], [derecho]). Deber debe estar entre cero y el rango. El ciclo de deber que entrar estará activo hasta que lo cambie.
6 - establece el deber del ciclo a cero con la función pwmWrite ([PWMpin], 0).
Usted puede buscar en el paso 9 para ver fotos de los trazos del osciloscopio.
La mayoría de Multímetros pueden medir la frecuencia y el ciclo de trabajo.
