Paso 7: Digital a analógico del convertidor
Modo equilibrado PWM tiene otro uso además de hacer tonos. Las frecuencias más altas hacen menos ondulación cuando se agrega un condensador para crear un convertidor analógico digital.
Conecte el condensador en la placa. El plomo negativo, el cable más corto, va al carril de tierra.
El otro cable va al carril positivo.
Ahora ejecute el programa PWMdemo. Asegúrese de que modo PWM es de equilibrado, gama = 1024, reloj = 32.

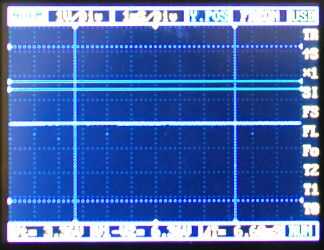

Utilice el opción número uno de fade, el osciloscopio se muestran un movimiento de la línea horizontal como la tensión aumenta y entonces detrás otra vez. La figura uno muestra muy poco rizado.
Si tienes un multímetro conectado utilizan para comprobar la tensión. Podrás ver la subida de tensión y luego caen.

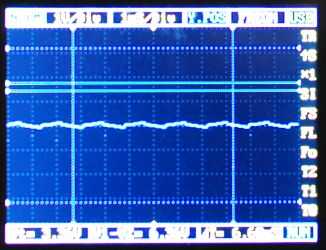

Apagar los altavoces y cambiar el modo a marca: espacio, debería ver la ondulación más como se ilustra en la figura dos.
Pruebe diferentes condensadores y ver cómo varían los resultados.
