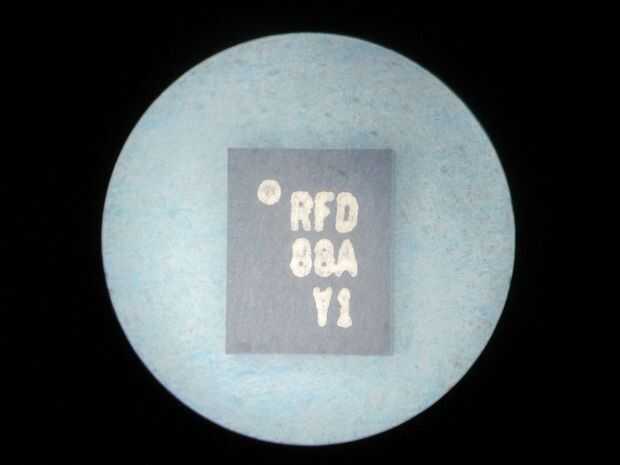

Paso 1: Descripción del módulo RFD88A y pines
El módulo RFD88A es similar a estos motores solares y tiene algunas características adicionales:
-Muy pequeño tamaño 8 x 10 mm (0,31 "x 0,39")
-Voltaje superior seleccionable usuario: 5.2V (licencia pines 2 & 3 abierto) / 3.0V (pasador abierto 2, pin 3 conectado a tierra) / 2, 5V (pin 2 conectado a tierra)
-Fijo inferior voltaje de 1.0V
-Fácil de usar con 4 pines 0,1" DC Headers
El módulo RFD88A se puede comprar en la siguiente página web:
http://www.rfdiagnostics.com/Product/rfd88a-o-sola...

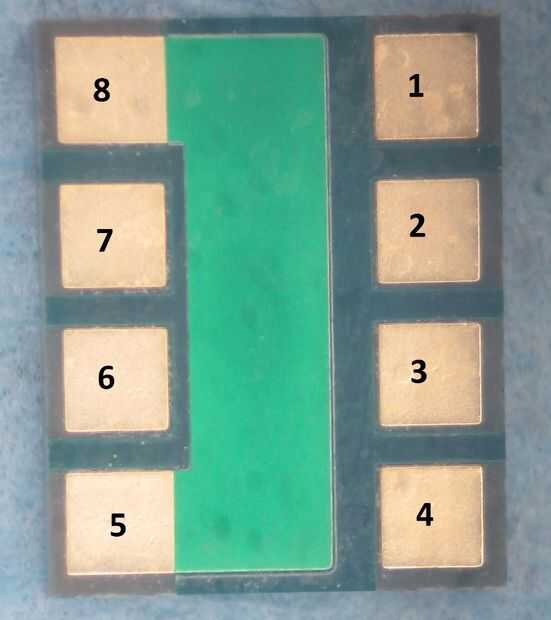

PIN Descripción
Pin 1: Entrada de positivo DC. Recolección de voltaje de entrada de energía. También conectar el positivo del condensador aquí.
Pin 2: Dejar abierta para 5.2VHIGH y 3.0VHIGH. Para 2.5VHIGH nivel.
PIN 3: Dejar abierta para 5.2VHIGH operación (también Pin 2 debe estar abierto). Terreno para 3.0VHIGH con Pin 2 abierto.
Pin 4: Salida de CC positiva. Conectar tu motor o mayor corriente circuito aquí.
Pin 8 y pin 5: tierra. Conecte el otro extremo de la tapa y la tierra al pin 5 o 8 de recolección de energía.
Pines 6 y 7: no utilizados. Deja abierta o tierra.
