Paso 4: Construcción de la unidad

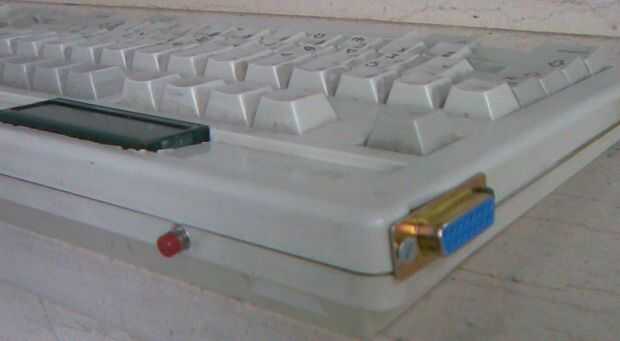

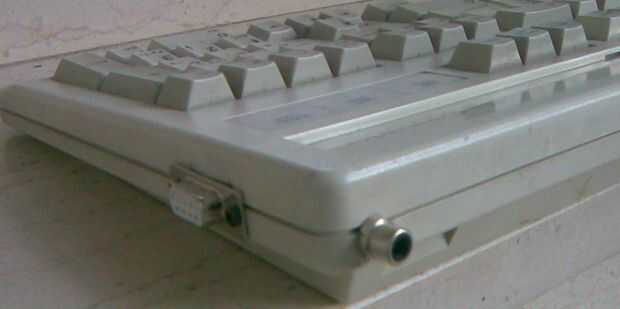

Un tablero perforado con tiras de cobre fue utilizado como una solución de montaje rápido con zócalos DIP para las virutas, sabes, por si acaso! Entonces fueron abiertos los agujeros y cortes para los conectores, el botón de reinicio y la pantalla LCD a través del plástico extremadamente resistente y gruesa del teclado. sí, fue construido hace 25 años! Siguió el lío de cables que emana de la pcb hacia varios periféricos. Una comprobación de continuidad rudimentarios y luego la fuente fue conectado con no fichas sólo para comprobar las tomas de voltajes adecuados. Luego vino en el 2 ICs y el teclado caso fue cerrada por medio de sus broches de plástico en la parte inferior. La unidad estaba lista para grabar sketches en el controlador!
Sugiero uno utiliza condensadores de 1uF/16V no polares para las bombas de carga del MAX232. Coloque los condensadores de desacoplamiento de 100nF para los chips de dos tan cerca como sea posible a los respectivo VCC y GND pins. Utilice una conexión estrella para el poder y la tierra que se hace referencia al regulador LM7805. Interruptor 2 podría ser un puente de conexión dependiendo de la implementación pero es bueno tener si sólo evitar indeseado MCU se reinicia desde el host PC en algunos casos. En cualquier caso, el interruptor debe estar cerrado para permitir que el IDE de Arduino grabar el sketch por restablecer el blanco MCU (pin DTR de RS232). En mi caso la conexión es permanente (siempre cerrado). Uso una resistencia serie para el zumbador aislar el nFs varios de la capacitancia de la conducción de la puerta... nunca se sabe... Localizar el inicio y la carga 18 22pF capacitores tan cerca como sea posible a los respectivos pines del controlador.
Debido al puente rectificador la unidad puede ser alimentada por adaptadores de corriente AC y DC. En el caso de DC, hay una caída de tensión V 1.5 entre el adaptador y la entrada al regulador. En el caso de AC la entrada del regulador es aproximadamente 1,4 veces el RMS salido del adaptador o menos debido a la carga. Si la diferencia entre la entrada del regulador y su salida (+ 5V) es grande, dicen 7 voltios, entonces la potencia consumida por el regulador acerca a 0,5 vatios y es mejor utilizar un disipador térmico pequeño sobre el cual montar el chip (siempre que haya espacio para ello) durante largas horas de operación en climas cálidos.
El fusible de entrada puede ser seleccionada dependiendo de sus cargas externas (mediante el conector de DB15). Otros factores que influyen en la elección de fusibles son la resistencia limitante actual para la retroiluminación LED de la pantalla LCD, el condensador de puente para la carga actual y la capacidad actual del transformador de suministro.
