Paso 5: Planos isométricos
En un dibujo isométrico, las tres caras compartirá 1 punto y cada ángulo "2D" desde que punto se parece ser 120ᵒ. Las líneas de altura en un pictórico isométrica son verticales (90ᵒ), mientras que las líneas de profundidad y longitud aparecerá en cualquier 30ᵒ o 150ᵒ. La orientación general de una vista isométrica es ver la parte superior, frente y derecha vistas. También se recomienda utilizar papel cuadrícula isométrica para hacer dibujos isométricos, hace la vida mucho más fácil. Otra vez vamos a utilizar el método de planos isométricos.

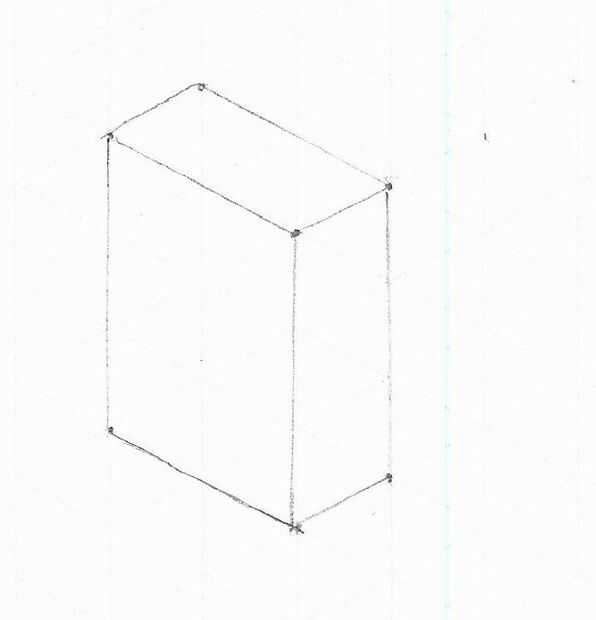

1. crear la caja con la altura, anchura y profundidad del objeto (imagen 1)

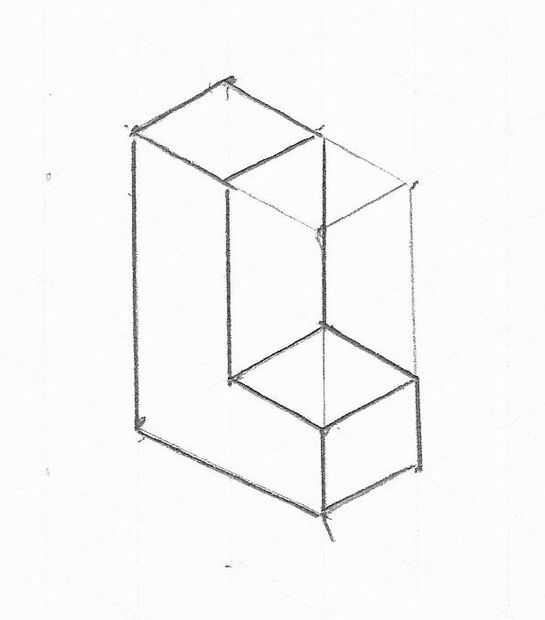

2. identificar las caras exteriores y utilizar líneas de construcción para delinear (cuadro 2)

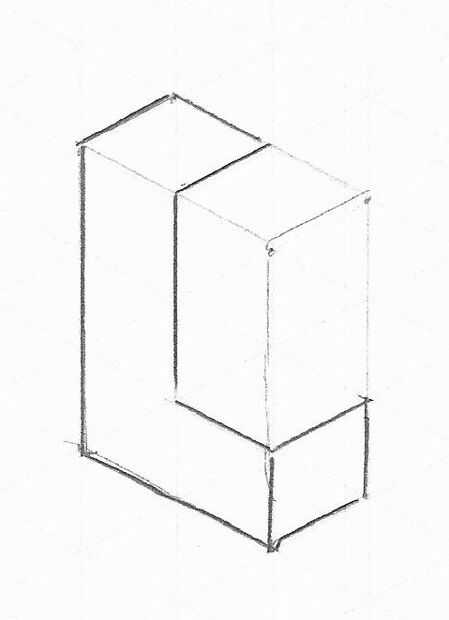

3. pesado en las líneas externas para crear sus rostros en la superficie de la caja (Foto 3)

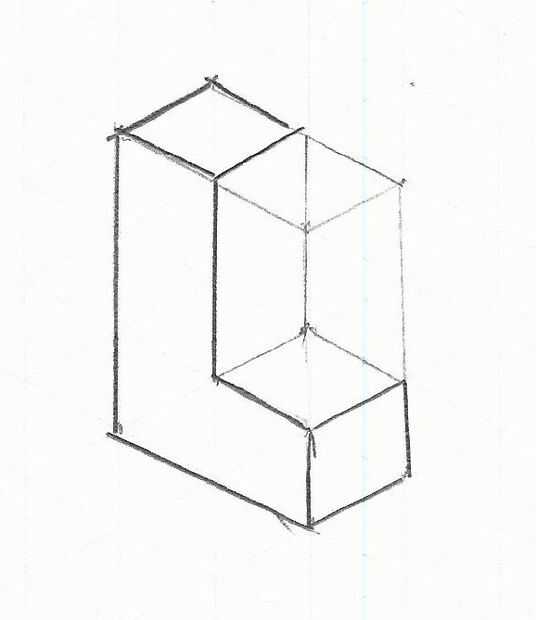

4. crear el interior utilizando puntos y líneas de construcción (cuadro 4) se enfrenta a
5. pesado en el interior las líneas para hacer las caras en el interior de la caja (Foto 5)

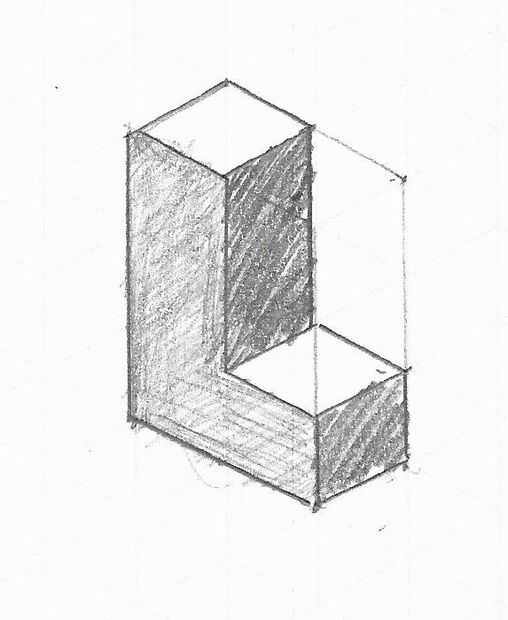

6. agregar sombreado (cuadro 6)
