Deporte de aluminio X helicóptero marco de diseño para resistencia, lightwieght y fácil. (2 / 8 paso)

Paso 2: brazos

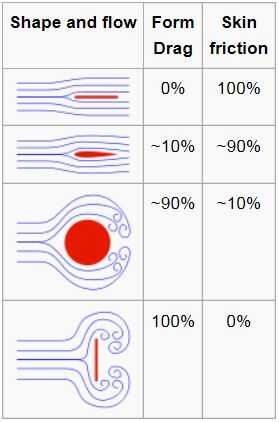

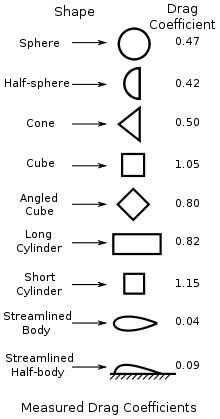

Tubos cuadrados no son aerodinámicos, alrededor de unos son más caros y si Haz mellados decir adiós. Creo podrían ser más ligeros, pero se puede ver en la imagen de Wikipedia que tienen una buena cantidad de fricción en comparación con un cuerpo aerodinámico, así tomando las barras planas y agregar un contenedor aerodinámico delgado pueden hacerlo tienen casi 0.04 arrastrar en lugar de 0.4 para círculos.

Aquí le damos alguna referencia sobre arrastre de Wikipedia http://en.wikipedia.org/wiki/Drag _(physics) Nota que instructables no hace enlaces con paréntesis en ellos automáticamente y puede meterse en su visión.

Este es otro ejemplo sobre la forma http://en.wikipedia.org/wiki/Drag_coefficient

http://en.wikipedia.org/wiki/Parasitic_Drag

Los planos sólo doblan en una dirección y extremadamente rígida en el otro. Son más delgadas que las redondas, y (yo no he provado este todavía) tienen menos obstrucción en el recorrido de empuje de las hélices.

Hay un montón de espacio abierto para los archivos adjuntos en estos brazos y espacio incluso para perforación de reducción de peso.

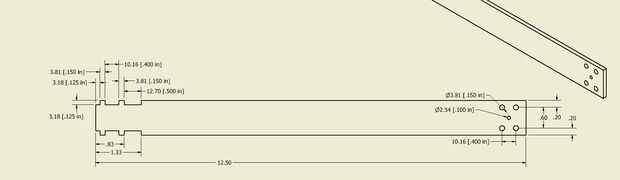

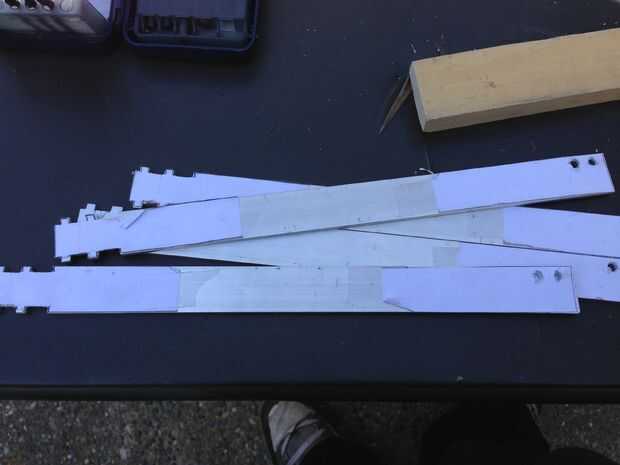

Para cortar los brazos, puede utilizar el diseño y la CNC ellos o usted puede cortarlas a mano. Hice mis primeros a mano, aquí está.

Hacerlo a mano:

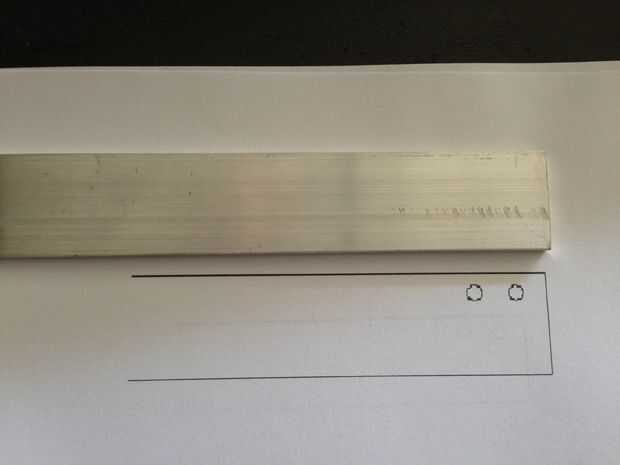

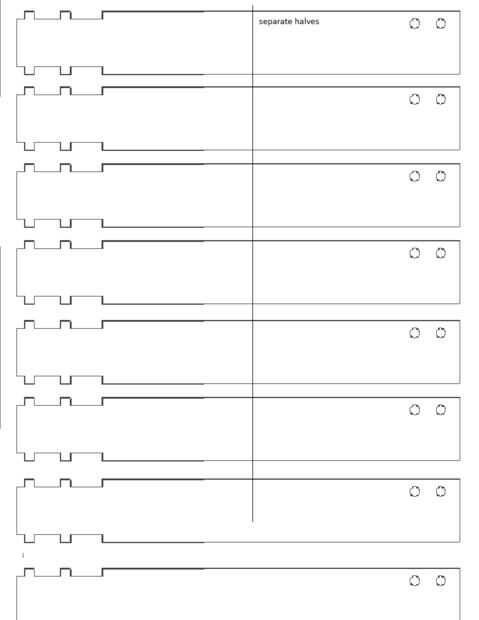

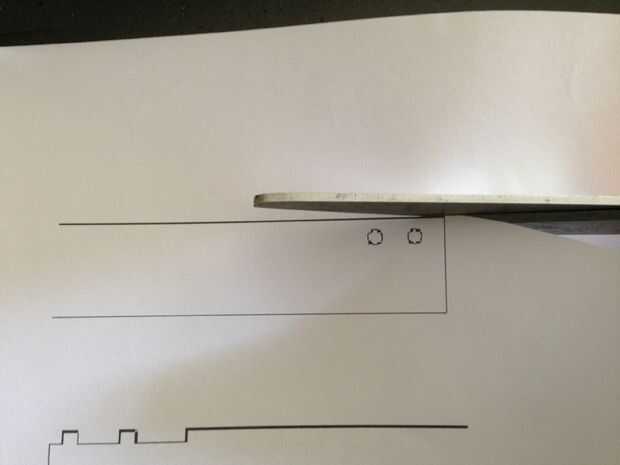

Imprimir la plantilla y asegúrese de que se ajuste bien.
Usé pintura, encontré algunas opciones que me permiten imprimir decentemente, si hay una mejor manera me gustaría oírlo. Por alguna razón inkscape no podía imprimir en blanco.

Configuración de la pintura: retrato, 0,25" L & R márgenes, 0.5" arriba y abajo de los márgenes y hacer la imagen 8 "x 10".

Puede aumentar la resolución de x4 los valores para obtener 32 "x 40".

Y en la configuración de impresión, seleccione "Ajustar a 1 página"

También podría utilizar el archivo de diseño y la escala usando un programa mejor. Por favor ayuda

Umm o sólo puede utilizar los archivos de diseño en un CNC. Este primero fue sobre todo por la plantilla y corte a mano.

Así es como hacerlo con la plantilla y corte a mano:

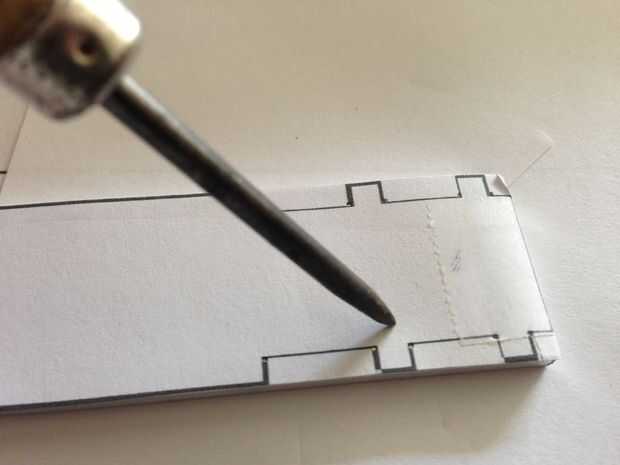

Línea de arriba y cinta adhesiva en los bares y golpe o rasguño en las esquinas de metal en caso de que la plantilla se cae mientras usted está cortando, no tienes que perder las líneas de corte. También pueden rayar las líneas en el metal para ayudar a mantener el corte recto como se corta.

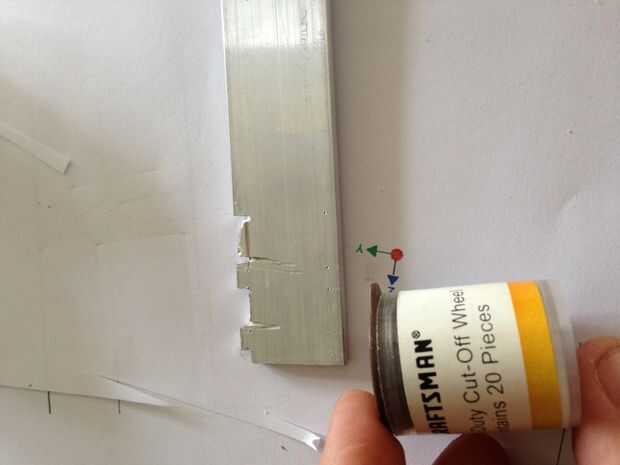

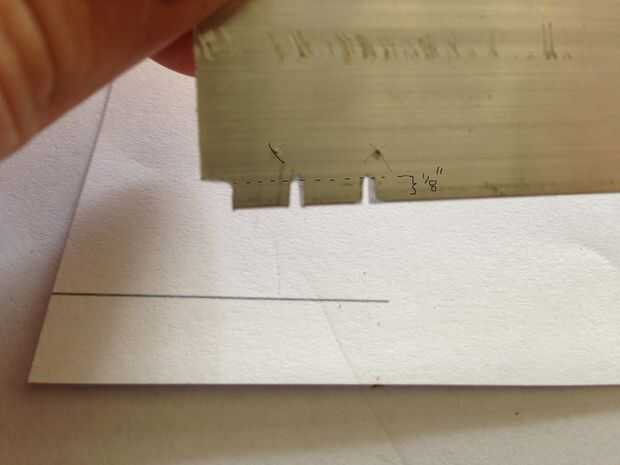

Hacer el 1/8" recortes profundos primero a ambos lados de cada nudo y retire el restante en el medio.
Los cortes deben ser muy recto así que tómate tu tiempo. Compruebe en la parte posterior para asegurarse de que los cortes son todo recto. El video muestra una velocidad de los cortes realizados. Utilizando una dremel llevó sobre una hora y 6 corta las ruedas para hacer los 4 brazos. Si usted practica o haz una sierra mejor como una sierra para metales o algo más por parte.

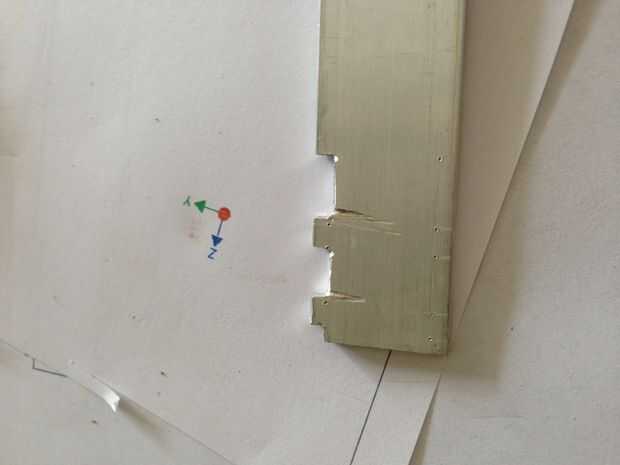

Luego cuando se han reducido con éxito las colas de la paloma (no son colas son recta corta así que no está seguro qué llamarlos.) punzón, piloto, y luego Perfore orificios de montaje del motor para el motor se monta. Si usted desea hacer un octo, puede perforar abajo otro conjunto.

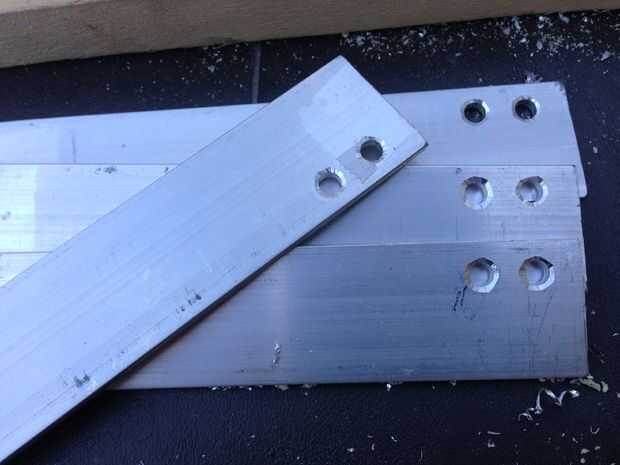

Taladro de perforación, Pilot(1/16), (11/64). Luego uso un poco más grande para chafer los bordes y desbarbe los orificios si quieres. Necesita 4 brazos pero se pueden hacer más en caso de exceso se corta uno, pero usted probablemente wont.

ver fotos de arriba
