Deporte de aluminio X helicóptero marco de diseño para resistencia, lightwieght y fácil. (3 / 8 paso)

Paso 3: Soportes de cañería (cuerpo)

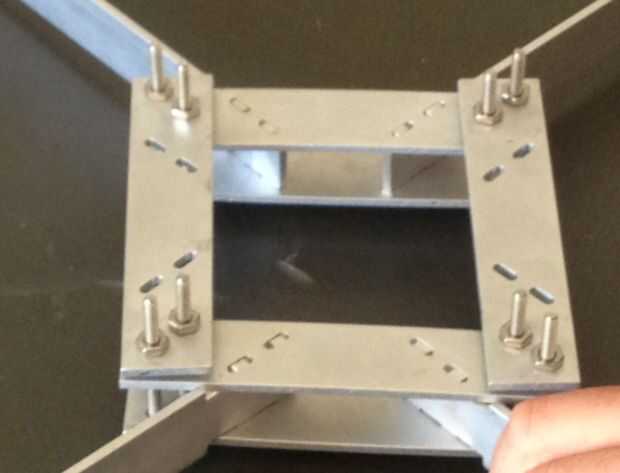

Éstos se arreglan en un cuadrado para el cuerpo principal y usando dos placas de sandwich los brazos con los pernos para sostenerlos firmemente. Salir la broca cuadrada, jk, redondo es aceptable. Si usted taladre a mano, centro de golpe en la línea para que coincida con el ancho del corte. El Vicepresidente ayuda a sujetarlo y usar la broca de 1/8 para los cortes ovalados. Llamamos oval aunque son cuadrados porque no importa realmente y su más fácil dejarlas redondas en lugar de los cuadratura a.

Para hacer esto, necesitas un taladro o taladro o molino o incluso cnc. Utiliza un taladro para hacer unos realmente feos y que todavía trabajaban.

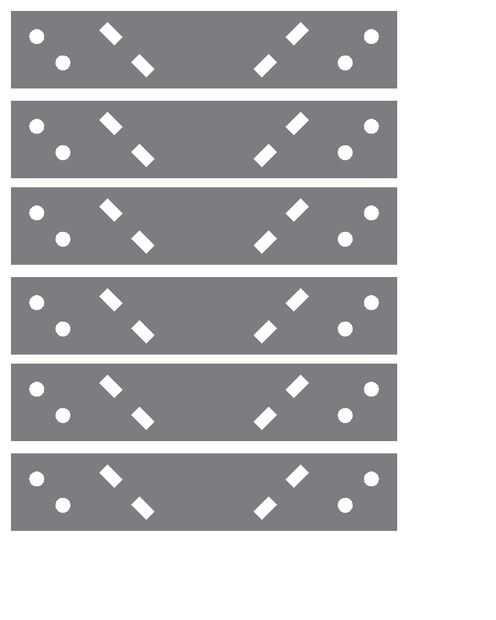

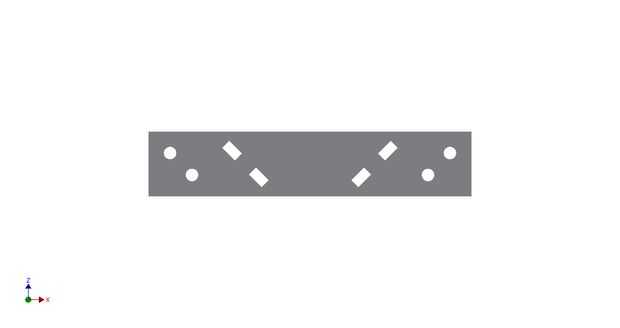

Imprimir las plantillas, cinta en el piso la barra y luego centro del sacador derecho agujeros en el centro. Entonces para el óvalo que puede ya sea taladre dos agujeros y utilizar una dremel para cortar en el medio, o mueva el taladro de lado a lado hasta que tenga una forma de la ranura. la razón de grabar las plantillas en la barra es para que usted puede ver las líneas y puede ser más exacto mientras que está haciendo a mano. Si lo haces por la máquina, puede programar fácilmente los recortes y solo lo deje. La imagen está incluida aquí y puede que necesite cambiar el tamaño de la plantilla para imprimirla del tamaño correcto, utilicé pintura y pre-de tamaño, pero podría salir diferente según el tipo de impresora que utilizas o sus márgenes y la configuración, tan sólo cambiar el tamaño hasta que encaje. Lo siento

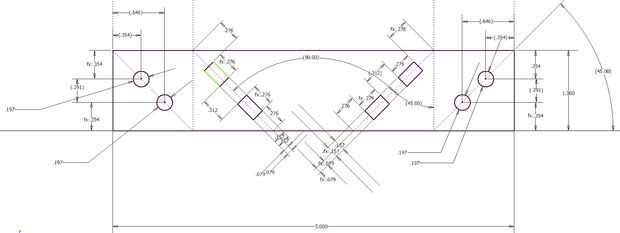

Sacador de centro primero, luego uso el bit(1/16) piloto, paso hasta (1/8), luego perfore los orificios exteriores con (3/16),

Entonces finalmente ir un poco más grande lo suficiente como para deshacerse de las rebabas alrededor de los orificios del chaflán.

Hacer 6, 2 de ellos no es necesario el óvalo ranuras por lo que si te equivocas haciendo los, todavía se pueden utilizar
