Paso 5: LCD Nokia 5110

Resumen

Este es un tutorial rápido de nuestra pantalla LCD monocromo de 84 x 48 píxeles. Estas pantallas son pequeñas, solamente
cerca de 1.5" de diámetro, pero muy legible debidamente y viene con una luz de fondo. Esta pantalla está hecha de 84 x 48 píxeles individuales, por lo que puede utilizar para gráficos, de texto o mapas de bits. Estas pantallas son de bajo costo, fácil de usar, requieren sólo unas pocas E/S digitales pins y son energía bastante baja así.

Para manejar la pantalla, necesita 3 a 5 pines de salida digital (dependiendo de si desea control chip select y reset líneas manualmente). Otro pin se puede utilizar para controlar (vía on/off o PWM) la luz de fondo. Para hacer las cosas fáciles para usted, hemos escrito una biblioteca de gráficos agradables que puede imprimir texto, píxeles, rectángulos, círculos y líneas. La biblioteca está escrita para el Arduino pero puede ser portada fácilmente a tu microcontrolador favorito

Requisitos de alimentación
La pantalla utiliza la viruta de regulador PCD8544 de Philips y fueron utilizados en el Nokia 3310 y 5110 celulares. Este chip está diseñado para funcionar sólo a 3,3 v y tienen niveles de comunicación de 3v, 5V microcontroladores de un desplazador de nivel de lógica es necesario (de lo contrario se puede dañar fácilmente la pantalla).

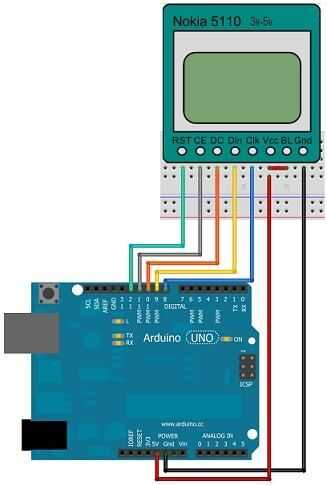

Conectar:

SCK o CLK.... Pin 8 arduino
MOSI o DIN... PIN 9 arduino
DC.......................... PIN 10 arduino
RST........................ PIN 11 arduino
CS ó CE... Pin 12 arduino
VCC........................ 3,3 v arduino
BL........................... 5V Arduino
GND....................... Tierra de arduino

BIBLIOTECA:

Incluye: guía, ejemplo + biblioteca
