Paso 4: También, el rayo de sol modelo 836
V Nick ha modificado su Sunbeam modelo 836. Para aquellos interesados, aquí está la descripción del mod:

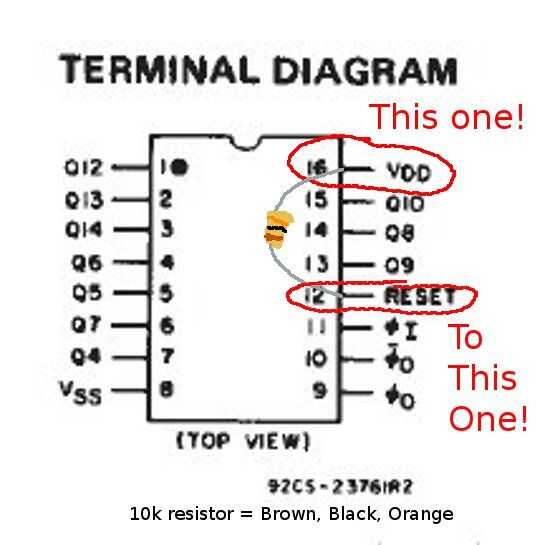

El chip es un CD4060 (etapa 14 ripple counter) en la mía. La utilizan como cuenta encima del contador de tiempo para apagar la CA a las bobinas del calentador después de dos horas. Alambré en una 10 k resistencia pullup a Vdd al pin 12 (master reset). Desactiva la función de contador y listo, no hay auto apagado!
Fui por delante y encontró la hoja de datos para todos los niños mirando para probar esto. Extraje la una sola pieza de información que probablemente necesita, que es en la imagen adjunta.
Buen trabajo, Nick! Me quito el sombrero a usted!
