Desarmado de la serie Roomba 400 y Fix U2/U4 carga (5 / 9 paso)

Paso 5: Desconecte eléctrico tope

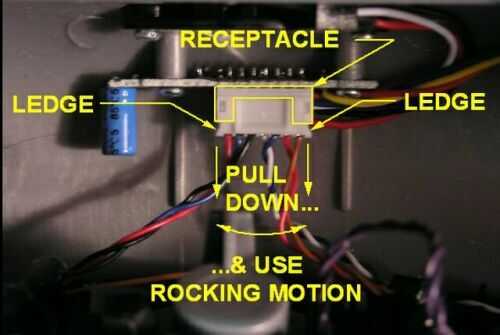

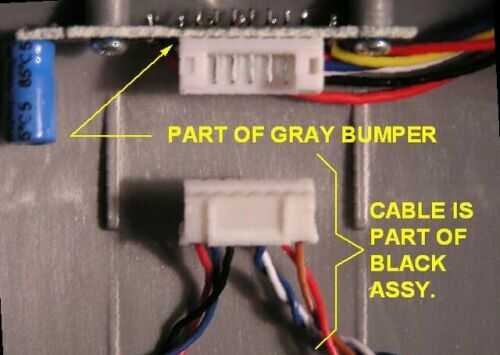

Manteniendo el exterior-parachoques suelto, invertir Roomba y colóquelo sobre sus ruedas, mirando hacia fuera. Los siguientes pasos con seguridad deben-mate parachoques-Cable: 1. cuidadosamente levante el tope y mirar por debajo de ella. En la parte delantera y en el centro verás un pequeño conector con siete alambres y pequeñas "orejitas" ("borde", en la foto) en cada extremo, al lado de los alambres, tenga en cuenta que el conector sólo puede conectarse una manera alrededor de... más sobre eso más adelante. Se adjunta cuadro de lo que debe ser visto. 2. con cuidado, suavemente, "escoger" un oído (o "cornisa") hacia abajo con una uña y moverlo un poquito, digamos 2 mm. "Recoger" la otra oreja y mover la misma cantidad. Repetir esto y el conector debe deslizarse hacia abajo y aparte con suave ondulación, no mucha fuerza se requiere (intenta deslizar el conector aparte uniformemente, sin doblar las patas), ser amable y paciente. 3. cuando el conector, no trate de extraer el parachoques (esperar instrucción adicional), sin embargo, nota que la punta del conector instalado en el exterior-parachoques tiene una especie de hueco o ventana que permite ver los pernos y la otra mitad del conector ha arrojado sobre las costillas que encajan en esta brecha, como se ve en la segunda foto. Esto es lo que detiene el conector está conectado al revés, pero cuidado estamos seguros si realmente intentado muy duro, podría ham-fistedly logras forzarlo juntos la manera incorrecta redonda, así que asegúrese de que usted no! Los colores de alambre a partir de la izquierda son: rojo, azul, negro, blanco, azul, rojo, marrón.
