Desarmado de la serie Roomba 400 y Fix U2/U4 carga (7 / 9 paso)

Paso 7: Desconexión eléctrica de la Roomba de la cubierta

1. hay otro conector para desconectar, esta vez su lo que se conoce como un cable de cinta y va desde los botones de control en la cubierta a la placa del procesador principal. Ascensor o el delantero-borde de la cubierta o parte posterior del borde y ve el cable de cinta, después de que el donde se asegura al tabique hermético principal, de izquierda a derecha del chasis. El cable se puede encontrar lugar en condiciones de servidumbre con HMG, (caliente-derretir-pegamento) hasta un poco profundas en forma de canal muesca, por ejemplo, '''|__| ''', o simplemente en un 'lazy-C' passthrough (véase la foto) con ganchos en su parte superior, el borde superior de la mampara del indicado.

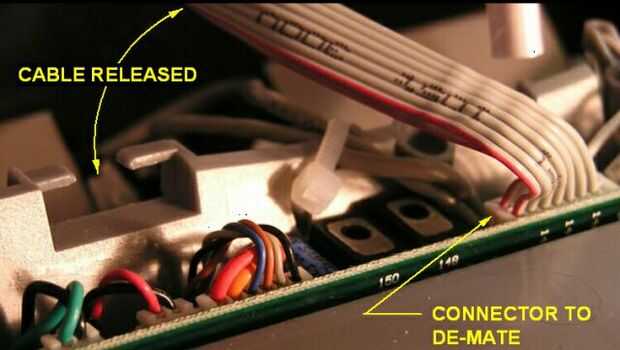

2. Extraiga el cable desde ese punto de amarre. La escena debería verse como la imagen 1.
