Desarrollar y exportar una caja de Autodesk Inventor 2014 (7 / 11 paso)

Paso 7: Crear un archivo de dibujo para exportar fácilmente las caras de la parte

Una vez que la Asamblea está lista, y todas las piezas de encajan bien, es hora de preparar un dibujo que se actualizará automáticamente con los cambios en las partes.

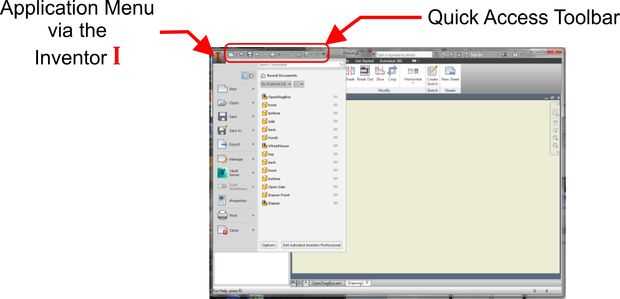

Mientras que en Inventor, seleccione nuevo -> dibujo de uno de estos lugares:

  1. Los iconos de la Barra de herramientas de acceso rápido sobre el menú
  2. En el Menú de la aplicación (esto se puede llegar mediante la selección de la Inventor (sólo haga clic en él una vez) me en la esquina superior izquierda de la ventana del Inventor .
  3. Se genera una hoja de dibujo.
  4. Porque solo quiero los vectores para corte por láser, eliminar componentes innecesarios de la hoja.
  5. Desde el navegador, haga clic y borrar el título ANSI grande bar
  6. Desde el explorador, clic derecho y eliminar la frontera predeterminada.
  7. Desde el navegador, haga clic en la hoja y seleccione Editar la hoja.
  8. Me parece útil para seleccionar papel tamaño D y modo de paisaje para sostener mis dibujos parte.
