Desarrollo de un esquema y diseño de la PCB en EAGLE Software (2 / 4 paso)

Paso 2: Agregar componentes al esquema

Voy a desarrollar un esquema para parpadear led con temporizador 555.

Los componentes necesarios son:

temporizador de-1 555

-2 resistores - 33 k ohmios y 470 ohm

Transistor 547 13:00

-1 condensador de 100uf

-1 LED

Componentes se añaden en el esquema mediante el botón Agregar como se muestra en la imagen.

Escriba los componentes requeridos en el cuadro de búsqueda. Seleccione el componente, haga clic en aceptar y soltar.

A continuación se muestran los componentes que he añadido en el esquema.

Componente: Temporizador 555

Buscador: ne555

Nombre de biblioteca: st-microelectronics

Paquete/Descripción: DIL-08

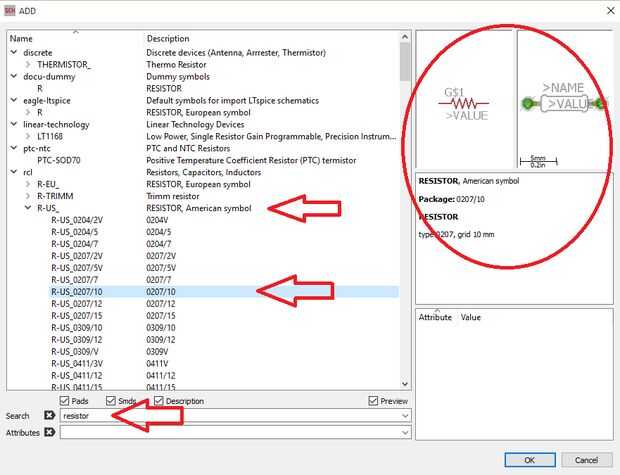

Componente: resistencia

Buscador: resistencia

Nombre de la biblioteca: rcl

Biblioteca Auxiliar: R -US

Paquete/Descripción: 0207/10

Componente: BC 547

Buscador: bc547

Nombre de la biblioteca: Transistor

Descripción del paquete: TO92

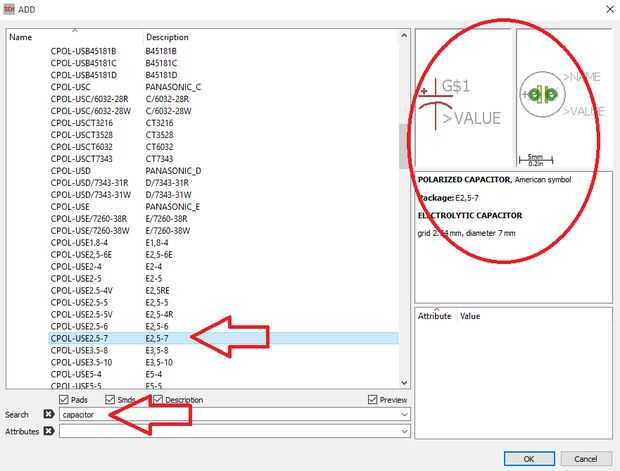

Componente: condensador de 100uf

Buscador: condensador

Nombre de la biblioteca: rcl

Biblioteca Auxiliar: E2, 5-7

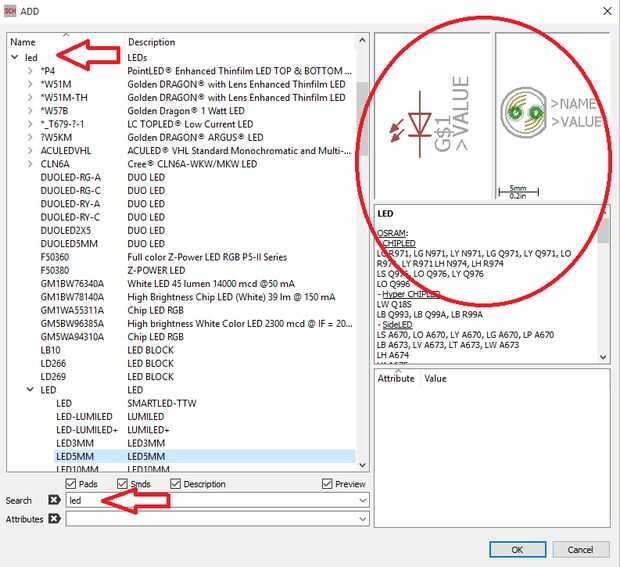

Componente: LED

Buscador: LED

Nombre de la biblioteca: led

Biblioteca auxiliar: LED

Descripción del paquete: LED5MM

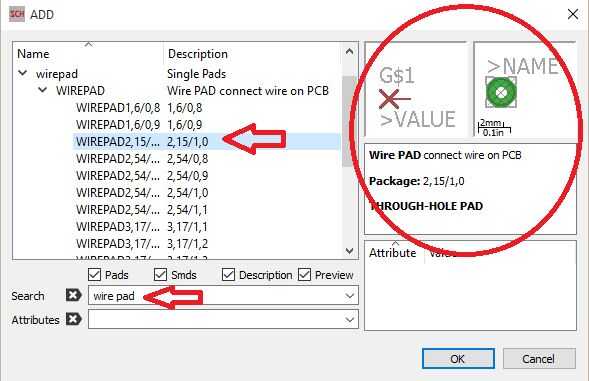

Componente: wirepad

Caja de la búsqueda: pad cable

Nombre de la biblioteca: wirepad

Biblioteca auxiliar: WIREPAD

Paquete/Descripción: 2.15/1,10

Nota: En vez de fuente de alimentación, he tomado wirepad.


Haga clic en cada componente y dar valores.
