Desarrollo de un esquema y diseño de la PCB en EAGLE Software (3 / 4 paso)

Paso 3: El esquema de cableado

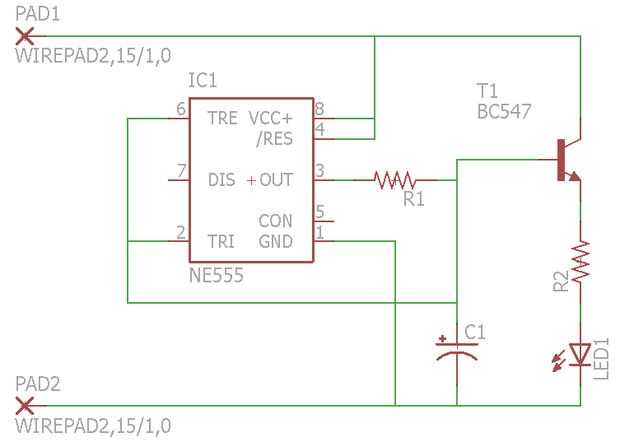

Haga clic en el botón de alambre . El esquema de alambre como se muestra en la imagen.

Sin embargo, un cable en águila es sólo una línea. Si queremos conectar más de dos cables, debemos añadir una salida como se muestra.

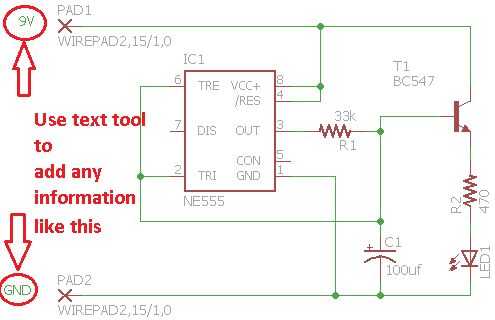

Si información adicional debe ser escrito en el esquema, utilice la herramienta texto .

Para conexión de cableado detallado goto el enlace mencionado abajo
