Desarrollo de un esquema y diseño de la PCB en EAGLE Software (4 / 4 paso)

Paso 4: Cableado de los componentes de diseño de PCB

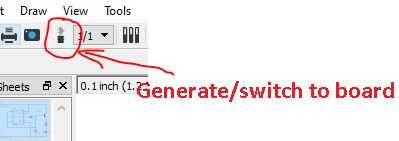

-Haga clic en el botón Generar/cambiar a tablero que se muestra en la imagen.

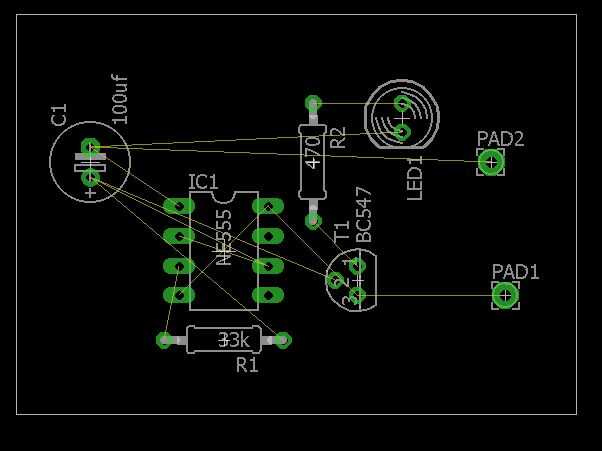

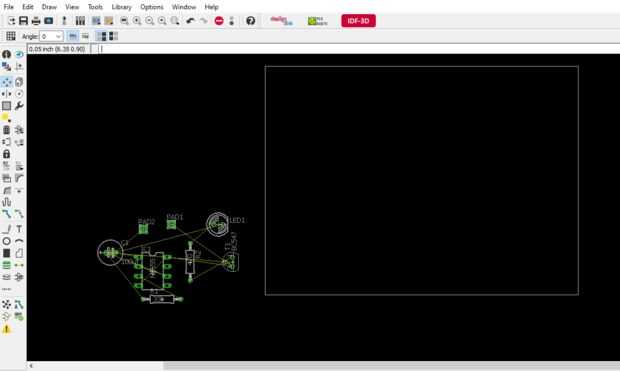

-Mover todos los componentes en el la caja. Ajustar todos los componentes muy cercanos unos de otros y reducir el tamaño de la caja.

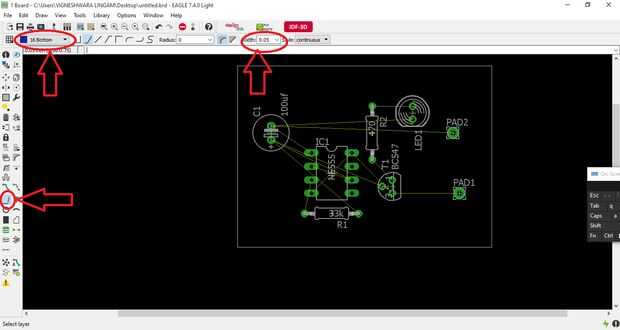

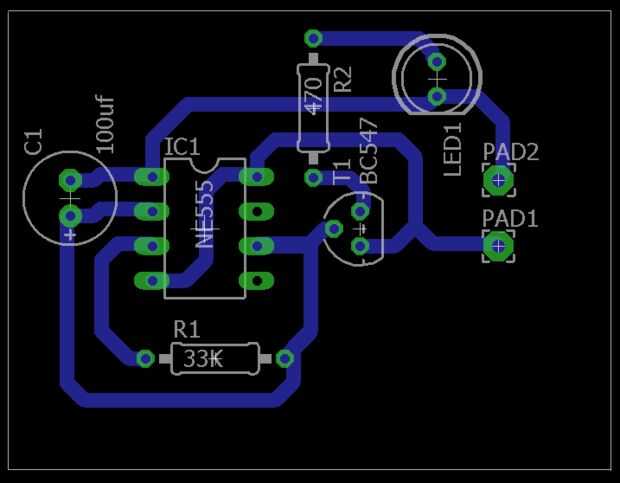

-Todos los componentes de alambre.

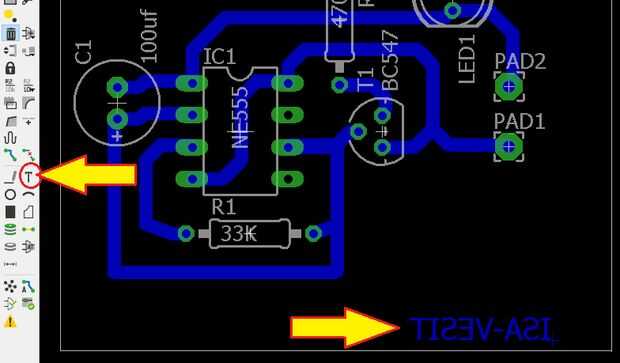

(Si es necesario, puede agregar su nombre de la empresa en su diseño de PCB por el botón de texto .)

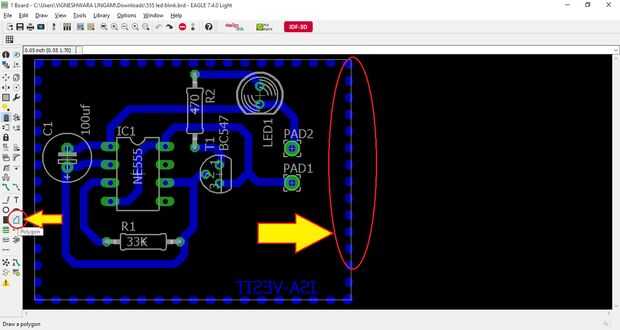

-Luego haga clic en la herramienta polígono y seleccionar el borde.

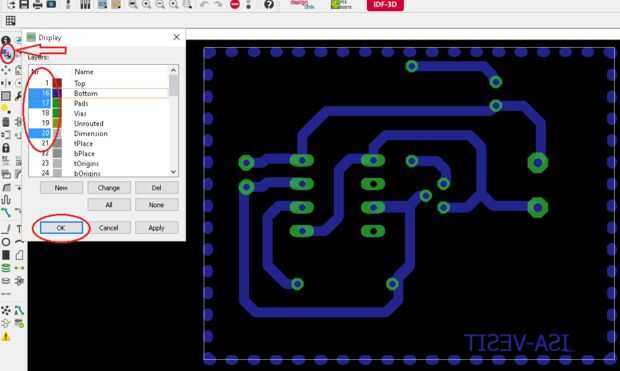

-Mantenga sólo inferior, almohadillas y dimensión visible y descanso debe ser invisible.

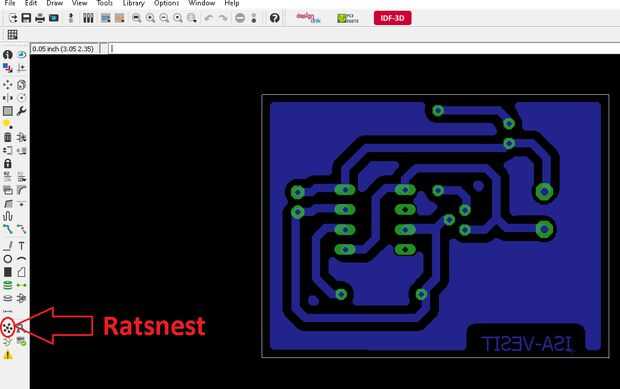

-Haga clic en el botón de Ratsnest.

-Ahora, haga clic en archivo > Exportar > imagen. Una nueva ventana se abre, dar el nombre, localización y resolución de la imagen, comprobar monocromo y la imagen se guardaría. Convertirlo en imagen negativa.

Finalmente termine con diseño de PCB.
