Desarrollo de una pieza 3D impreso - Prusa Mendel pelo secador calienta cama montar (1 / 46 paso)

Paso 1: Ideas y diseño

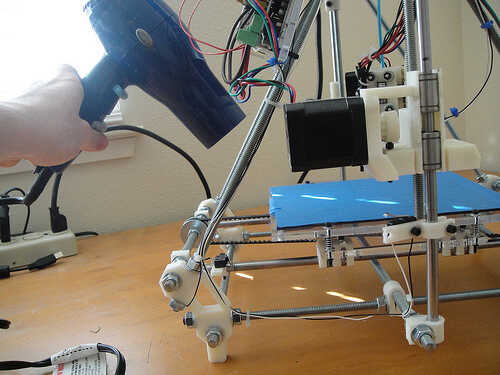

Lo primero que voy a hacer es hacerse una idea general de donde quiero el pelo secador para ser...  De lo quiero y lo quiero a como distribuir aire caliente a través de la cama como sea posible.  Teniendo en cuenta esas consideraciones, se me ocurrió la siguiente posición:

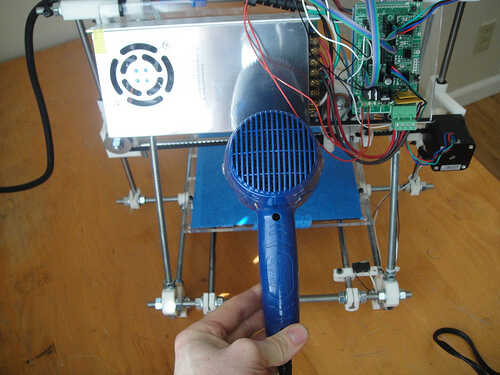

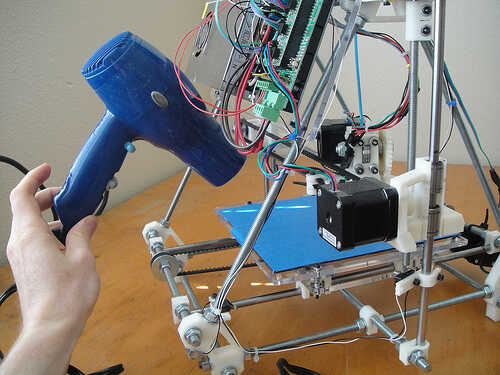

El secador de pelo está en la parte posterior de...  El cable de alimentación está fuera del camino y junto a la regleta que utilizo...  La secadora apuntando hacia abajo el centro del eje x y dirigiéndola hacia abajo en el extremo superior del eje y...  El aire caliente debe hoja de flujo relativamente uniformemente a través de la cama...  Probablemente será un poco más hacia el extremo superior del eje y, pero es tan bueno como voy a conseguir utilizando aire caliente...

2: determinar el método y diseño de la construcción:

Lo primero que voy a hacer es pensar un poco y averiguar mis limitaciones...  Después de hacerlo, se me ocurrió esto:

• El montaje debe hacerse totalmente con impresora 3D
• Quiero fijar a las barras de la estructura a rosca de impresora
• No quiero desarmar cualquier parte de la impresora para instalarlo
• Quiero algunos ajuste angular (giro sobre el eje x)

Ahora a pensar cómo voy a satisfacer estas restricciones...  En primer lugar, si va a hacer con mi impresora 3D, voy a tener que descomponerlo en piezas múltiples como la cama de impresión no es lo suficientemente grande como para hacer una pieza que se extiende por los soportes ubicados...  En segundo lugar, necesita fijar a la estructura a sin desarmar nada... Puedo hacer clips que en alrededor de la varilla roscada...  En cuanto a regulación se refiere... bueno... Ya sé que necesito varias partes... así que voy a hacer de tres piezas...  dos terminan piezas que sujete el bastidor de barras roscadas... y una pieza central que sostiene el pelo secador...  la pieza intermedia se unirá a los dos extremos por una presión circular movible...  Un beneficio añadido a este arreglo es que puedo intercambiar piezas medio si consigo un diverso pelo secador o si descubro eso secador de pelo no ponga suficiente calor y necesito hacer un montaje diferente para algo con un poco más gusto... como mi pistola de calor (que es la especie de una preocupación para mí ahora mismo)...

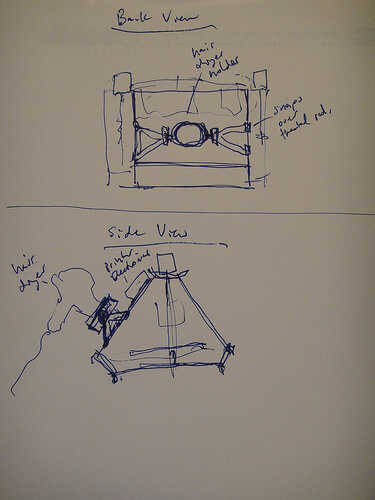

Ahora que tengo clasificar hacia fuera, es momento de esbozar un dibujo áspero teniendo en cuenta el posicionamiento de la montura.  No es necesario ser lujo, sólo tiene que transmitir la idea... de hecho, debería ser descuidado, sólo está perdiendo el tiempo si la haces demasiado bonito (en mi humilde opinión).

3: medir dimensiones específicas:

Bien... el diseño básico está hecho... ahora el tiempo para conseguir más específica.  Voy a elaborar este con OpenSCAD en milímetros... Estando en América, la mayoría de mis dispositivos de medición son en pulgadas... por lo que se convertir sobre la marcha... Me gustaria tener el programa de "Convertir" abre al hacer este proceso... hace rápido.

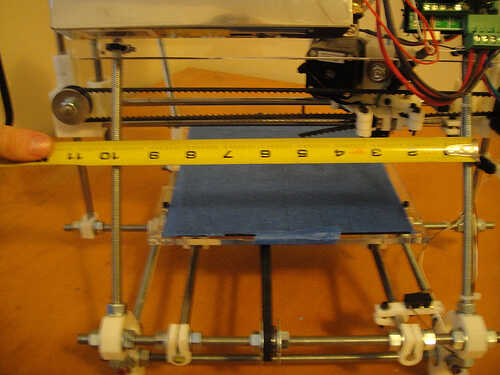

Lo primero que voy a hacer es medir las barras a-Frame para el centro de... que es lo mismo que borde a borde (más fácil de medir)...

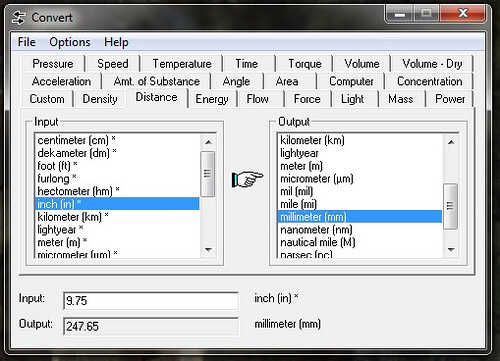

Que se ve bastante cerca de 9 3/4 pulgadas... para usar convertir, recibo 247,65 mm que es lo suficientemente cerca de 248 mm...

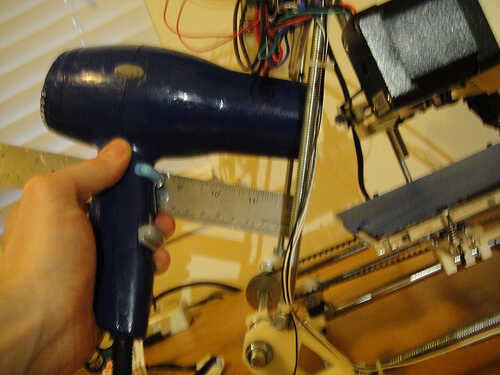

Ahora voy a medir cómo el Monte se necesita mucho sobresalen más allá del plano de las varillas del armazón.  Es difícil conseguir una buena idea tomar esta medida, pero debe tener la idea:

Esto es más de una medida de "estadio"... Voy a ir con 60 mm en este caso...

A continuación voy a tomar medidas para el pedazo de centro... Sólo para estar seguro, voy a hacer que el espacio asignado para la sección de centro lo suficientemente grande como para caber mi pistola de calor en el caso de este secador es muy debilucha.

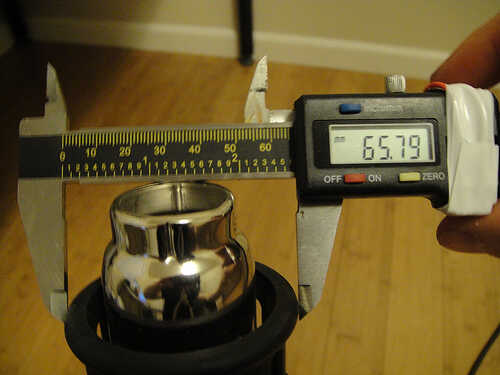

Parece que la cabeza de mi pistola de calor es de unos 66mm...  Si voy a hacer un montaje para ella, necesito un poco más ancho para la carne de Monte... Yo diría que 10mm (5mm en cada lado) sería bueno bastante... por lo tanto, destinará 76 mm para el ancho de la sección central.

... pero que no voy a utilizar mi pistola de calor... Tengo un cursi $10 Walmart secador de pelo que voy a probar... ahora mido cuánto el centro sección montaje de apertura debe ser...

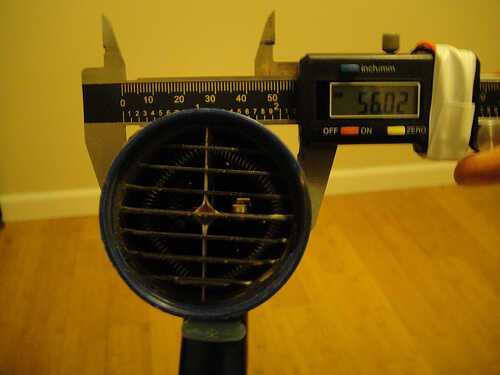

La cabeza del secador de pelo tiene una ligera conicidad y esa medida está en el punto más ancho en el cono, así que voy a hacer el centro agujero exactamente 56 mm.  Si hay no ahusada, agrandarlo un poco para que el secador de cabello se deslice de forma fácil...

Deben ser todas las medidas que debo tomar...

4: calcular dimensiones restantes necesarios para proyecto de objeto:

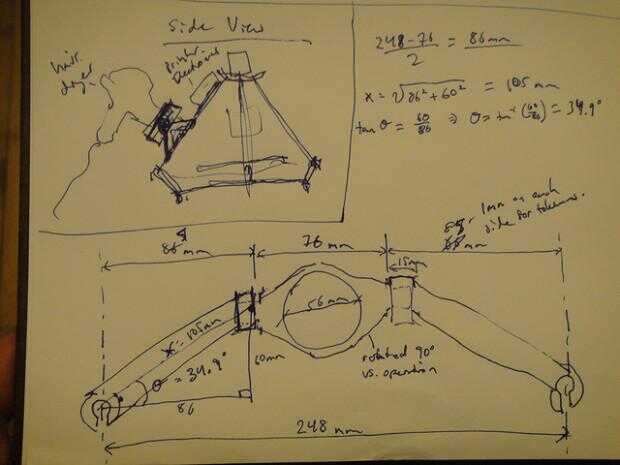

Es hora otra vez para bosquejar otro dibujo rudimentario y calcular otras dimensiones que se necesitarán al redactar en OpenSCAD... Esto es lo que se me ocurrió:

Esto es deberían ser suficiente para conseguir comenzado... las dimensiones más importantes que tenía que averiguar son las longitudes de pieza final y el ángulo que sobresalgan en el...  Todas las otras dimensiones serán bastante mucho ser elegido arbitrariamente como pueden variar un poco sin afectar notablemente el rendimiento del componente.
