Paso 1: Cómo funciona

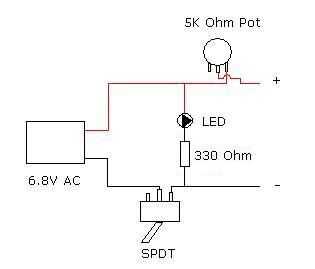

La imagen de arriba debe tener un 6.8V DC de la fuente, en lugar de AC.
Los directores de grabado electrolítico son los mismos que con aguafuerte ácida, sin embargo, con el grabado electrolítico, se separan los átomos con electrones, en lugar de productos químicos.
Puede utilizar algunos voltajes bastante seguros y el mordiente es razonablemente seguro (agua salada) así que hay mucho menos riesgo para su persona usando este método que la utilización de productos químicos tóxicos. Seguridad debe observarse, el proceso libera gases. Mientras que los gases que se liberan son bastante benignos, aún debe hacerlo en un espacio bien ventilado.
Vale. Así que... la fuente de electricidad. Mi cargador de batería de 12V es nada que se tenía, y no quiero comprar otra. ¿La solución? Convierten en uno.
Tengo un gran número de adaptadores de corriente móvil viejo con una gama de salida de energía de 5V a través de a 12V. No necesito nada tan poderoso como 12V... así que estoy usando un viejo adaptador de alimentación (para algo... No puedo recordar lo que era para... un cargador de algo que ya no tienen).
Quiero ser capaz de regular la potencia, así que voy a cablear hasta un potenciómetro. También quiero ser capaz de apagarlo... así un interruptor SPDT (un polo doble tiro) hará el truco. Tengo algunas partes de otros proyectos de electrónica, por lo que no hay mucho que tengo que comprar.
Lista de partes para el suministro de energía son los siguientes:
- 6.8V adaptador de CA;
- Interruptor de palanca SPDT;
- 330Ω resistencia;
- LED de 3mm 5mA rojo;
- 10KΩ potenciómetro;
- perilla de sintonización;
- Tablero del PWB perf;
- enchufe de plátano x 2 tomas;
- 2 x pinzas de cocodrilo conectadas a enchufes con punta cónica;
- rojo y negro cable de varias vueltas;
- 130 x 68 x 44 mm caja de jiffy
(la idea de esta fuente de alimentación vino de NavaChing-grabado de, aunque he modificado el diseño para mis propósitos... Yo no Planee pasar el desbastador de baterías).
Tengo algunas pruebas y soldadura para hacer en primer lugar, por lo que voy a publicar algunas fotos más adelante cuando el funcionamiento del dispositivo.
Como he mencionado en otros posts, he tenido cierto éxito con acero electrolítico grabado anteriormente, pero esta vez que quiero grabar latón así a recorrer el proceso en detalle para que otros puedan beneficiarse de mis errores.
Para recapitular sobre el proceso de... transferencia de impresión, diseño, retire el papel de pieza de trabajo, conecte la pieza de trabajo al carril positivo (+), conecte una pieza conductora para el riel negativo (-), sumerja la pieza de trabajo y piezas conductoras en agua salada, encienda, burbujas y aguafuerte pasan apagado, limpie la pieza de trabajo, disfrutan de su éxito.
