Paso 2: Cableado prototipo

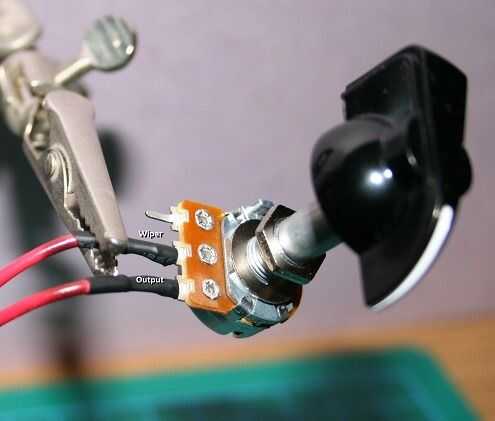

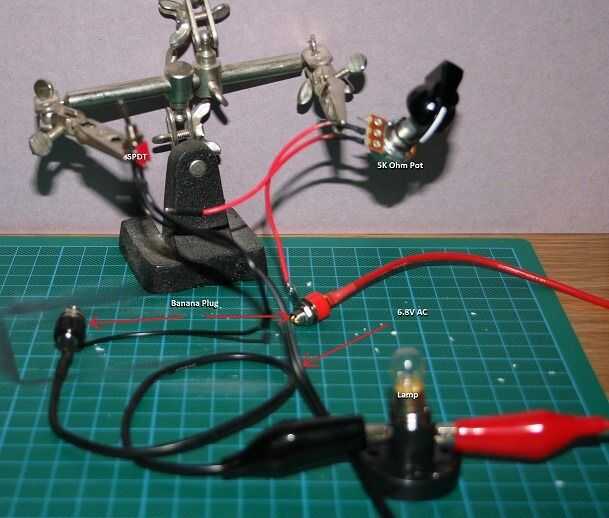

Aquí está la solución por cable. SPDT, potenciómetro, los enchufes tipo banana a
pinzas de cocodrilo y el uso de una lámpara para probar la tensión de salida. Yo no he calentado los shrinky en las líneas de CA, sin embargo, debido a que necesito resoldar en la caja de jiffy, y añadiendo los shrinky a la conexión en esta etapa va a ser un dolor en el culo.
Me dio el mando Retro Jaycar.
El interruptor de palanca SPDT vino de un proyecto. Sólo he conectado COM y 1 pierna. En esta configuración, es un simple interruptor On/Off.

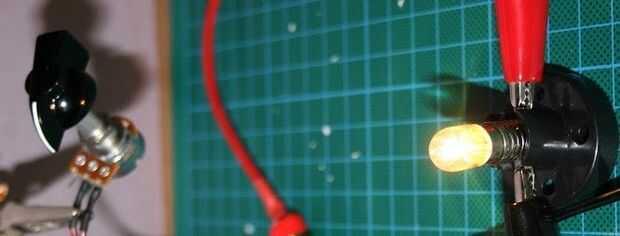

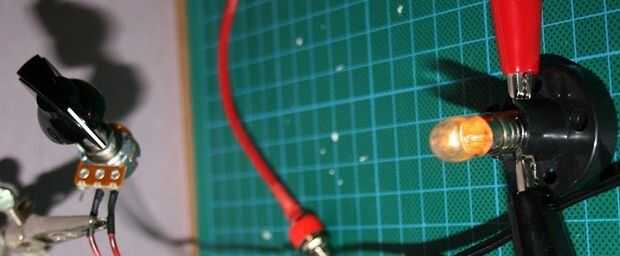

Y aquí se enciende. La imagen de la izquierda es la lámpara cuando la olla está sobre
60%, la imagen de la derecha está al 100%. Cuando la olla está marcada menos del 60%, hay poco a ninguna luz que viene de él. Yo diría que eso es debido a la tensión mínima requerida por la lámpara. Por cierto... tener una lámpara como esta es una herramienta de prueba para asegurarse de que están recibiendo algo de poder.
Los pasos para este proyecto son:
- Ponga el circuito en la caja de jiffy;
- Hacer una placa grabada para el cuadro de jiffy con etiquetas para el control, poder y las tomas de enchufe de dos plátano;
- Tal vez añadir un LED para indicar potencia.
Bueno... aparte de que trabajo hecho. Que voy usando este controlador en posteriores artículos mostrando en uso. El primer artículo a hacer la placa grabada para el conductor! Voy a hacer lo mismo con una imagen escaneada, dibujado a mano, algo un poco de punk de vapor.
