Paso 3: Colocar la electrónica en una caja
Caben la electrónica en la caja de un proyecto de modo que el grabador electrolítico todos viene arriba y listo para usar.
También he añadido un LED indicador de alimentación en el circuito. Después de hacer algunas pruebas, descubrí que mi viejo LED era de hecho muerto, así que agregué una nueva lámpara de LED para el circuito según el diseño mostrado en el paso anterior. El LED no aparece muy brillante en la foto... pero está ahí y funciona
Estoy usando un globo de 5 amp para demostrar que el poder de hecho que fluye a través del circuito y que el potenciómetro de hecho regular el flujo.

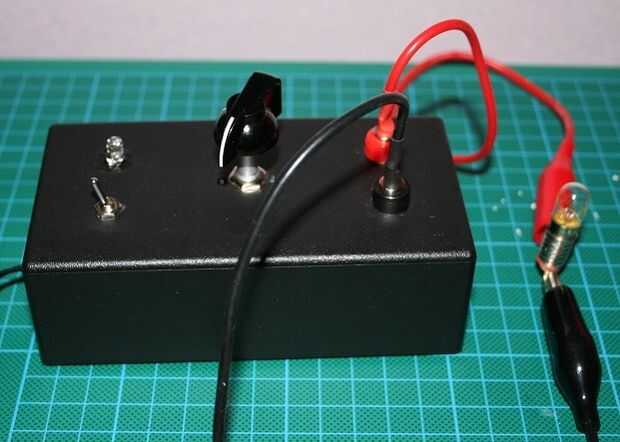

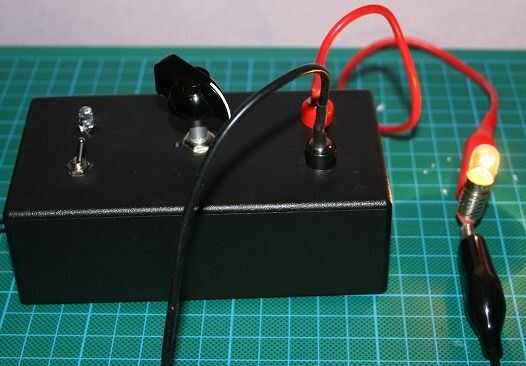

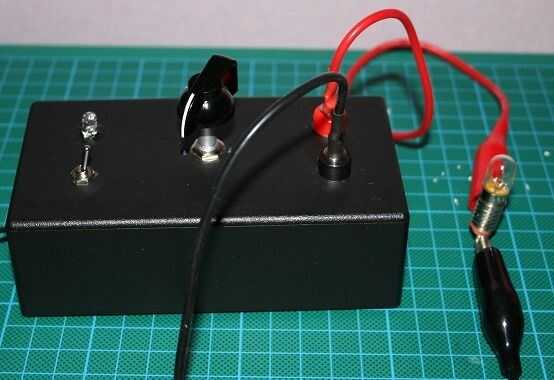

Las imágenes se muestra el proyecto en el cuadro de enchufada pero apagada; enciende pero el potenciómetro a 0% y enciende un potenciómetro al 100%.
Todavía quiero hacer un panel superior de la caja del proyecto con un indicador de dial, interruptor y alimentación etiquetas y etiquetas positivas y negativas.

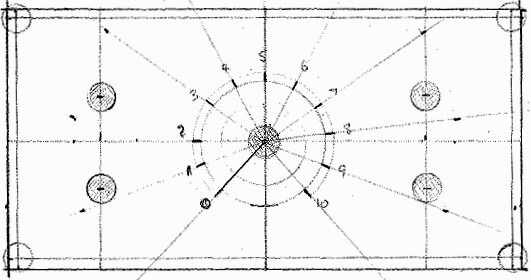

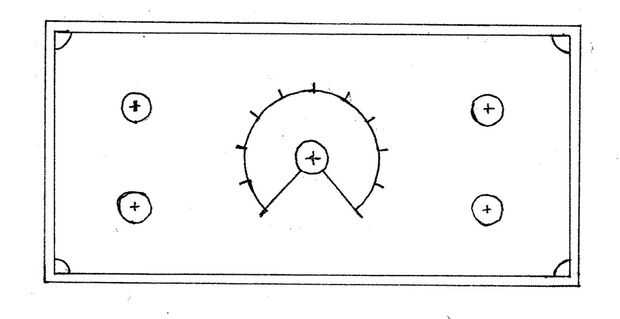

He elaborado y analizado el diseño básico que será grabado de pistas en el panel superior. Planeo hacer un poco de retoques con el diseño para el panel superior aún. Pero esto es lo que se vería.
La placa será grabada en latón y creo que un tipo de letra copperplate agradable será bueno. Podría pongo un tipo de diseño de engranajes y ruedas en el área de tierra por interés... No estoy seguro todavía.
De nuevo, no insisto en esta suficiente, esto es un diseño simple y ha sido bastante fácil de construir y probar. Sólo puedo estimar el costo total del proyecto, porque tenía la fuente de alimentación, interruptor, cable y soldadura ya en mano. Mi salida del gasto de bolsillo para el proyecto era $14,00, conseguir las piezas del coche de Jay. Si tuviera que comprar el adaptador y el interruptor, probablemente habría aumentado el costo de unos $20. Aunque, usted podría hacer mejor que eso si origen tus artículos de eBay.
