Paso 4: Diseño del Panel
Ahora tenemos el lado artístico del proyecto... un panel de instrumentos para la parte superior del grabador electrolítico.
Voy a pasar por el diseño, la transferencia y luego la etch del panel de instrumentos para mi grabador electrolítico. Voy a usar el grabador electrolítico que hice en las páginas anteriores.
Para comenzar con, medí la parte superior de la caja del proyecto. Esto está en el puesto 13 cm x 6,6 cm. He tomado de 2mm de cada lado para dar cabida a la parte superior redondeada de la caja, para que la placa no se extiende sobre el redondeo.

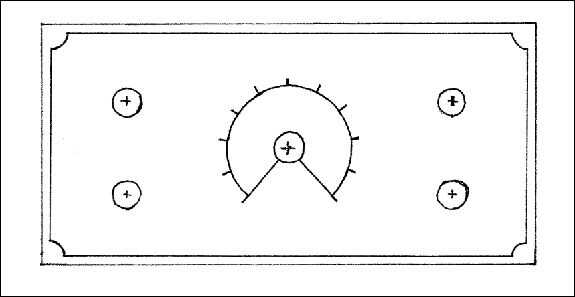

Hice un diseño básico en el artículo anterior, por lo que podía trabajar a donde taladrar los agujeros para las distintas partes del dispositivo.
Ahora, quiero añadir algunos elementos de diseño para el panel.
He utilizado Photoshop para hacer mi trabajo de diseño. También hacer uso de guías en Photoshop.

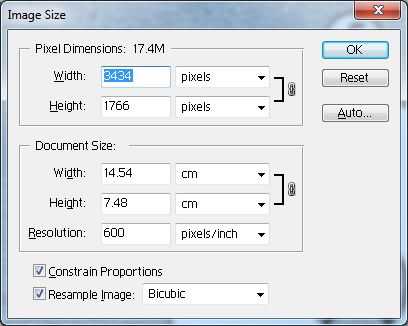

Escaneé la disposición original, dibujado a mano a 600 píxeles por pulgada. Este tamaño significa que tengo una buena resolución para trabajar con. El lado negativo es que resulta para ser un archivo bastante grande (unos 17Mb). ¿Aún así, memoria y espacio en disco duro son baratos, derecho?
Se dará cuenta de que también he dejado una frontera bastante abundante alrededor de la imagen (tamaño del documento).

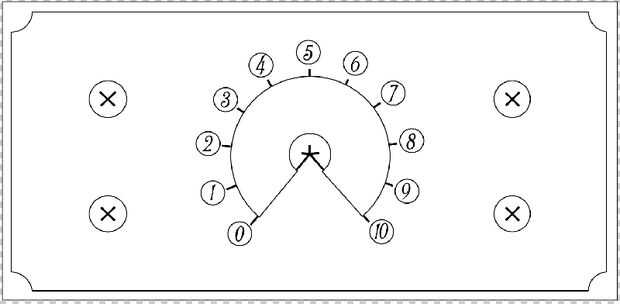

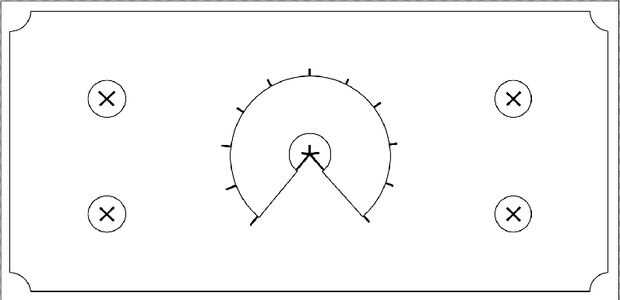

Una vez que la imagen escaneada, limpié todos los desordenados poco de borrar líneas. Cierta rotación de la imagen se hizo para que fue alineado correctamente en Photoshop y luego reemplacé los bits dibujado a mano con capas y líneas limpias.
Había dividido la imagen en:
- campo;
- frontera;
- Dial;
- a través de los agujeros;
- etiquetas (individualmente);
- Terminales;
- Energía LED;
- Interruptor;
- Números;
- Título del panel.
- Guía de taladro

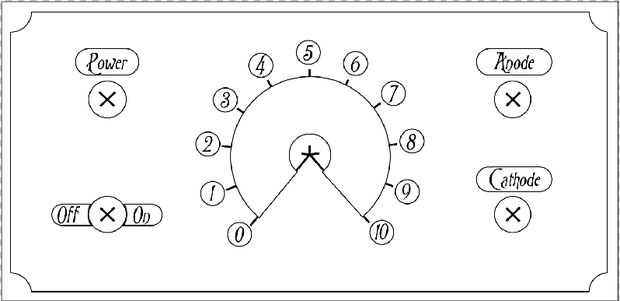

Luego se colocaron los números alrededor de la esfera e hice una nueva capa debajo de cada número con un círculo blanco con un borde negro. Para hacer los círculos, primero había creado un círculo relleno negro contrató a la frontera de 4 píxeles y lleno de blanco. Hacer esto para todas las demás etiquetas (excepto el título del panel).
Para el interruptor Off/On, he hecho el panel de texto crear dos círculos, agregando un rectángulo y luego restar el círculo en el centro de la guía de taladro.

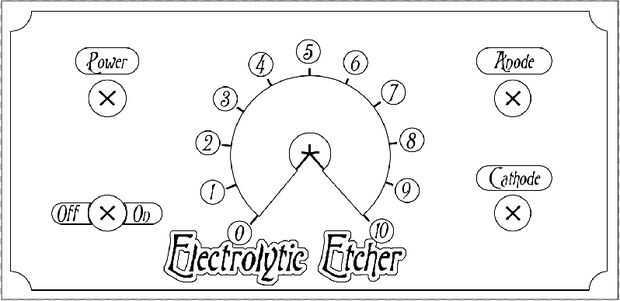

Por el título del panel, me agregó el texto, copiar la capa de texto y rasterizada, seleccionado la capa rasterizada y expandió la frontera 14 píxeles y llena de negro. Entonces contrató a la frontera de 4 píxeles y llenó de blanco. Por último, quité los agujeros pequeños en el texto que se hicieron cuando amplié el texto rasterizado.

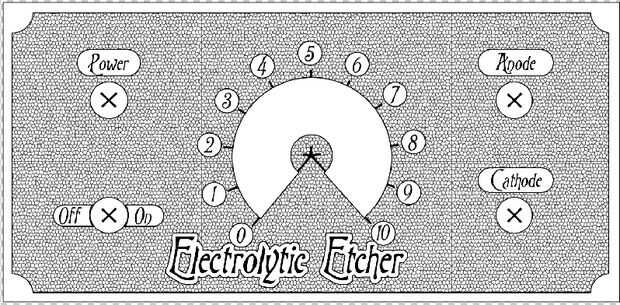

Entonces empecé a jugar con el campo. Quería un patrón en el campo que se encuentra detrás del texto, marcar y perforar a guías.
Empecé con un patrón de textura de cuero negro y blanco.

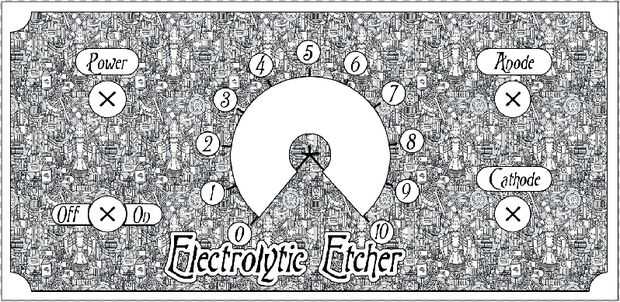

También probé un patrón repetitivo y negro punk de vapor... pero estaba un poco ocupado.
Al transferir la imagen a la placa de cobre amarillo, la imagen se invierte, por lo que es necesario revertir las obras de arte que sale de la manera correcta.

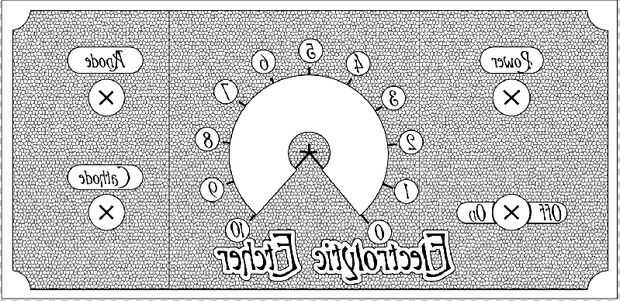

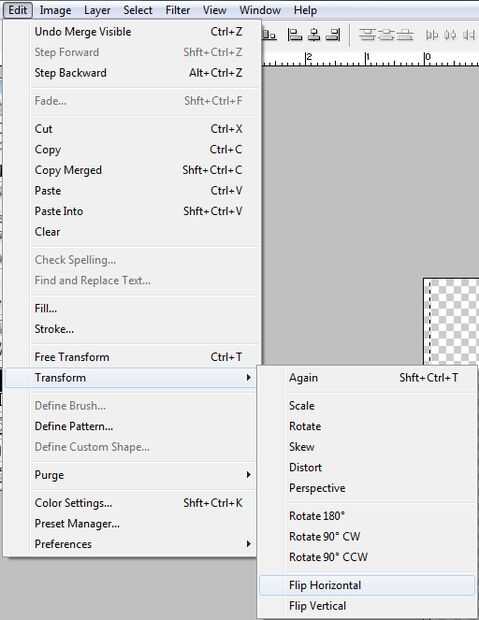

Primero hacer una copia del archivo de Photoshop para que tenga una copia de seguridad. A continuación, aplane las capas visibles. Entonces, yo voltear la imagen horizontalmente.

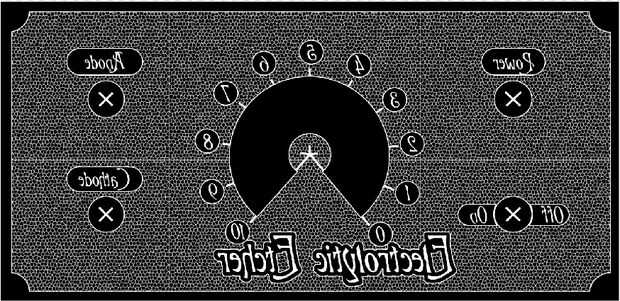

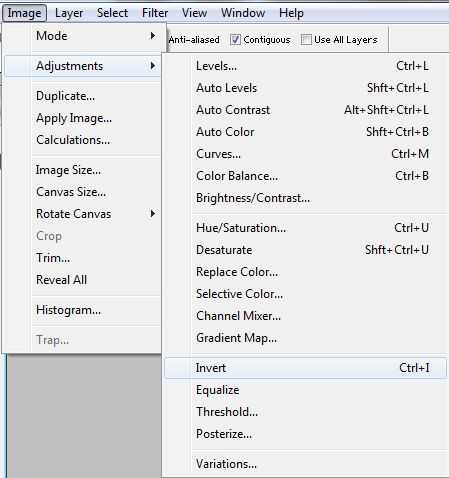

Cuando grabe, los bits que son de color blancos serán los bits que están grabados... la parte que son de color negro estará protegida por la tinta del toner. Por lo que necesito para invertir los colores.
Hay mucho menos que será grabado (alrededor de 35%), así la etch no necesitará tomar mucho tiempo para conseguir una buena mordida.
Bueno... eso es el proceso de diseño. A continuación, voy a imprimir y transferir la imagen sobre el latón.
