Paso 3: sobre la placa de circuito de teclado generales
Para alambre de esta tabla, necesitamos entender cómo funciona el teclado.
En primer lugar, cuando se pulsa un botón, una superficie conductora en la parte de goma llena el vacío entre los contactos. Esto completa un circuito, diciendo que el ordenador se pulsa el botón.

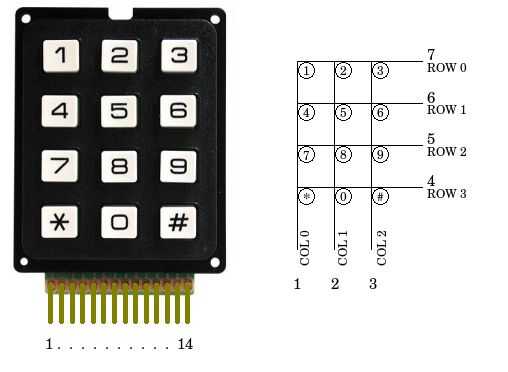

En segundo lugar, los botones están conectados en una matriz de 3 x 4, donde uno de los contactos del botón está conectado con el resto de la fila, y el otro contacto está conectado con el resto de la columna (ver figura 1). Por lo tanto, cuando se pulsa un botón, el controlador realmente recibe dos señales, una fila y una columna, lo que le permite localizar el botón presionan (mucho como (x, y) coordenadas de un sistema de coordenadas cartesianas).
Con esta configuración, se necesitarían 7 pines de entrada digitales del controlador para leer las 12 teclas. En cambio, quiero usar 2 pines de entrada analógicas en el ATtiny85 leer 12 teclas de las misma.
