Paso 4: Conexión del teclado
Consejo: Esta es la más delicada parte del proyecto así que Tómese su tiempo haciendo esto para asegurarse de que usted no tiene que volver.

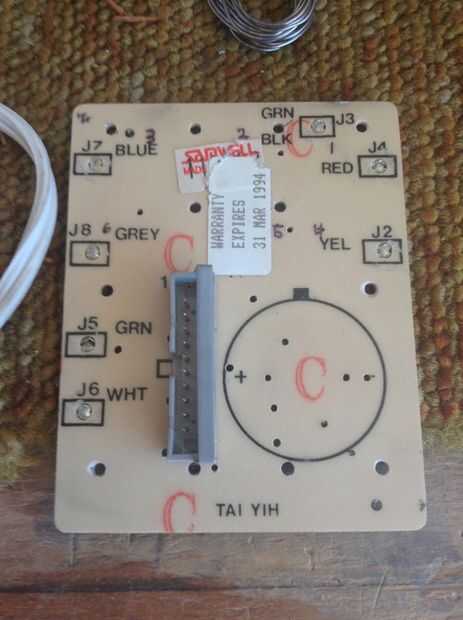

En primer lugar, quité el timbre (el cilindro negro) en la parte posterior de la Junta para darme espacio para tender cables a través de la placa de circuito (figuras 1 y 2). Esto se hace fácilmente con alguna mecha de desoldadura.

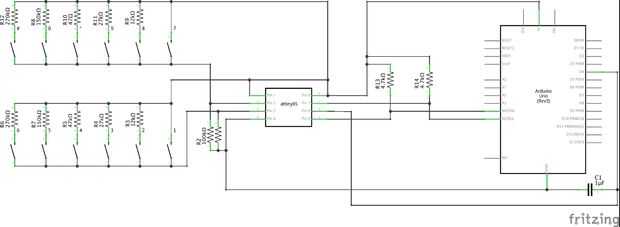

Alambré el teclado según el esquema en la figura 3. Esto aprovecha de algo que se llama un divisor del voltaje. Tengo la idea de este Instructable, que muestra cómo convertir una entrada de 5. Aquí hay otro buen enlace si desea conocer este método y las matemáticas detrás de él. Básicamente, cada botón está conectado a una resistencia diferente *, causando una tensión diferente a ir al pin analógico. Esto resulta en un análogo diferentes para cada botón.
Dividido las 12 teclas en dos grupos de 6, botones 1 a 6 y 7 a través #, un sistema para cada pin analógico.

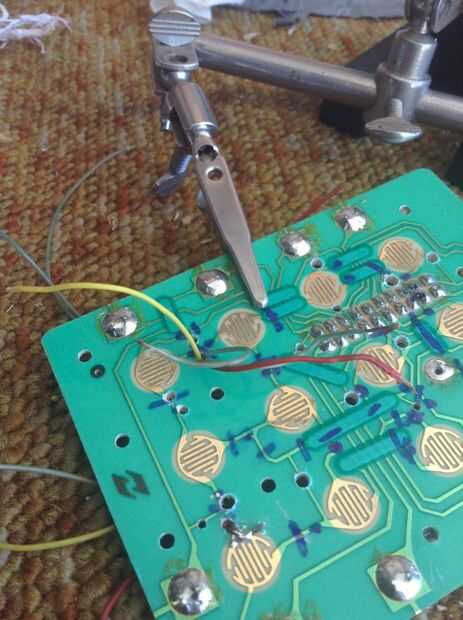

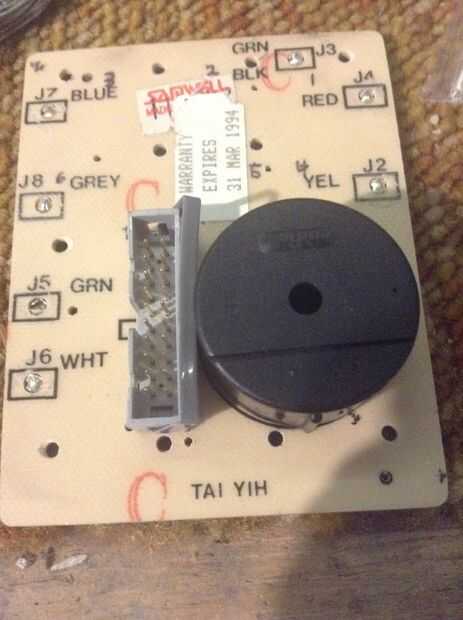

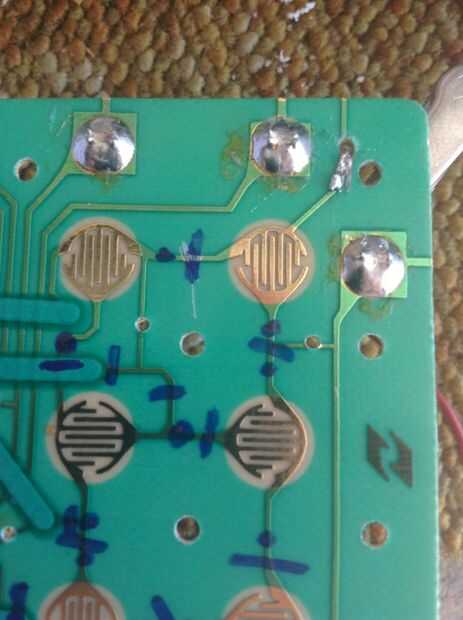

Para el cableado real, usé el ya exsiting fila conexiones como la alimentación ya que estos ya estaban en el lugar, y pude seguir el circuito para que pin en el cuadro gris en la parte trasera que estaba conectada a. Entonces podría suministrar a la energía a través de estos pines, facilitando un poco el cableado. Entonces rompí las conexiones de la columna con un cincel. Esto es importante tener derecho, por lo que realmente Compruebe que estas conexiones se rompen antes de pasar. Luego perforé un agujero pequeño, apenas lo suficientemente grande como para 3 o 4 de mis cables el ajuste a través de la (Figura 4), para cada fila. Entonces soldado un alambre al contacto de cada botón que no era el compartido por la fila. Esto también es otro lugar que tenga cuidado: no quieres cruzar la brecha de los contactos con soldadura. Para ayuda, puede utilizar un destornillador pequeño para srape algunas de la cubierta del circuito de contacto más arriba y allí la soldadura (ver figura 5). Esto reduce la posibilidad de hacer un corto circuito en el contacto. Luego de rosca los cables por los agujeros que ha perforado.
Para terminar, etiqueta todos los cables con botón que representaron con un cinta azul.
