Paso 7: Finalizar el cableado
Así que he decidido dejar todo en un protoboard * ya que no he terminado con el público, sólo el teclado, pero usted es definitivamente agradable soldar todo en un perfboard para algo más permanente. Recomiendo usar un zócalo del IC para la ATtiny85 por lo que se puede quitar fácilmente, sólo en caso.

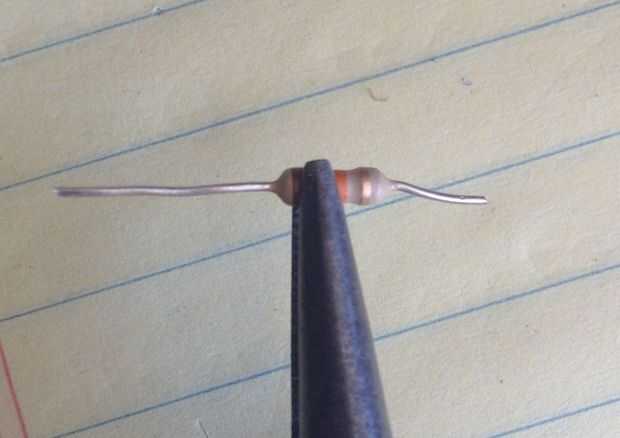

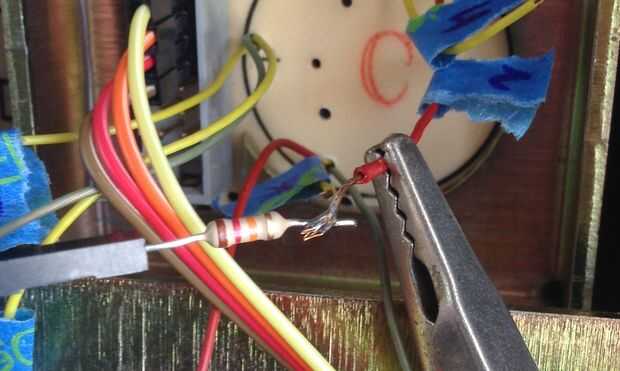

Para empezar, cortar las piernas de la resistencia (Figura 1), uno corto para soldarse al cable conectado a la tecla y uno más para deslizarse en un alambre de diseño de mujer a hombre. Soldar el alambre y la resistencia (Figura 2), luego agrega el aislamiento termo retráctil para la protección de corto circuito. Utilicé un soldador para calentar el aislador, lo que reducir alrededor de la conexión.

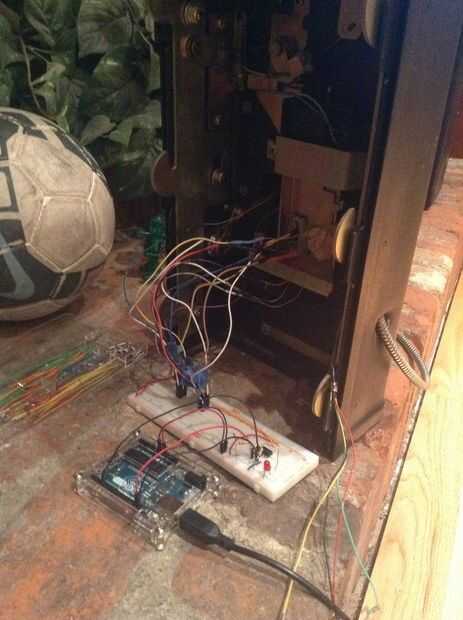

Por último, una vez que todas las resistencias estaban en lugar y los cables de protoboard conexión, he terminado el circuito en la protoboard junto con ATtiny85 (cargado con el código adecuado). Luego antes de todo en rellenos, hice una última prueba del circuito.
* Mi protoboard es bastante grande para este proyecto por lo que he ordenado un protoboard pequeño que hay actualmente en su forma. Un pack de 5 de estos se puede encontrar en eBay por $ 4.
