Paso 1: diseño
A partir asumiendo las dimensiones cuadradas del holocrón sería 3 "x 3".
Basado en el patrón visto en pantalla (referencia figura del show), se pueden crear 4 piezas únicas:
-Núcleo
-Esquina
-Lateral
-Ángulo del Panel

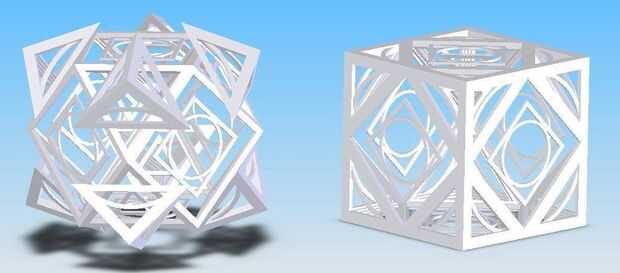

Ejemplo del método a las piezas del modelo:
Base:
-> Extrusión de un perfil de la caja en un lado
-> Patrón de la forma alrededor de un punto 1.5" desplazamiento del centro del borde (centro del holocrón) para obtener 4 lados
-> Extrusión de Perfil de la caja en la parte superior
-> Forma de espejo a la parte inferior
-> Extrusión forma del triángulo en la cara inclinada hacia el centro de
-> Patrón la extrusión alrededor de centro para las otras 3 caras
-> Características del espejo para obtener características de fondo
-> Completa
Esquina:
-> Extrude triángulo + forma del arco (cara frontal) con líneas rectas en planos horizontales y verticales
-> Forma de patrón para obtener cara superior con eje de rotación de borde superior
-> Forma de patrón para obtener cara lateral utilizando eje de rotación de borde lateral
-> Cortar el fondo plano al plano 3 puntos de las esquinas de salida más
-> Completa
Paneles x 2:
-> Extrusión de forma
-> Completa
He incluido mis archivos modelados para todos usar.
Próximo 3D de impresión:
-1 base
-Pieza lateral 6
-8 lado pieza ángulo
-Vértice 8
En su propia impresora o a través del servicio de impresión de su elección, usé una mezcla de Shapeways para el núcleo y cubos 3D para las esquinas y paneles.
