Utilizo este circuito solucionar problemas de productos de electrónica desde hace muchos años y creo que es una buena idea compartirlo con ustedes. El autor original se encuentran en el siguiente enlace:
http://www.repairfaq.org/Sam/CAPTEST.htm

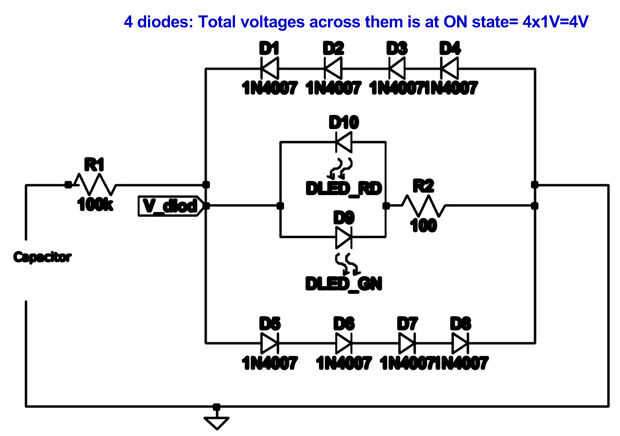

Cosas que usted necesita para hacer el circuito:
8 pcs diodos: 1N4007 (elegir cualquier diodo dependiendo de sus requisitos)
2 LED (colores diferentes)
2 resistencias (100K y 100 ohm)
sondas (2 piezas con diferentes colores)
Cinta de aislamiento o usted puede construir de otra manera.
Uso:
No importa, que la polaridad Conecte las puntas de prueba. Se trabaja. El diverso color del LED indicará la dirección de la corriente. Descargar el archivo LTSpice para ver cómo funciona el circuito.
Notas:
1 - no soy responsable de cualquier daño o mal uso del circuito. Usted debe saber lo que está haciendo antes de construir este circuito. Necesita ser un profesional técnico electrónico para la construcción de este circuito. Condensadores podrían ahorrar una gran cantidad de energía y un alto voltaje como 1000 V!!!!!!
2-no soy el autor de este circuito. Yo no soy el diseñador del circuito. Encontré el circuito para ser útil y que hice para mí mismo.
3-escribí el circuito LTspice analiza el circuito. Que parte es mía y se puede descargar el archivo gratuitamente.
