Descodificador (4 / 7 paso)

Paso 4: Soldar LEDs y diodos para intercambiar pins

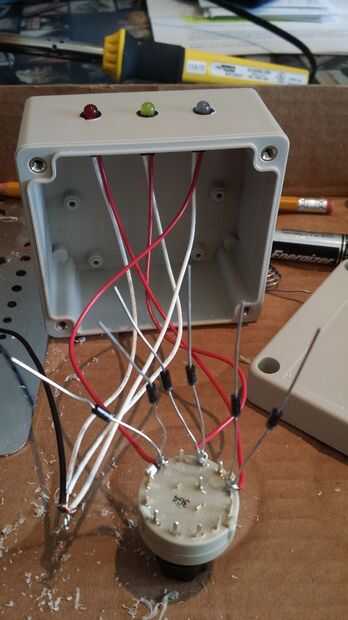

El empuje de LEDs en su lugar.

En el pin 1: suelda el ánodo del LED rojo y los cátodos de los 2 diodos.

En el pin 3: suelda el ánodo del LED amarillo y los cátodos de los 2 diodos.

En el pin 5: suelda el ánodo del LED azul y los cátodos de los 2 diodos.
