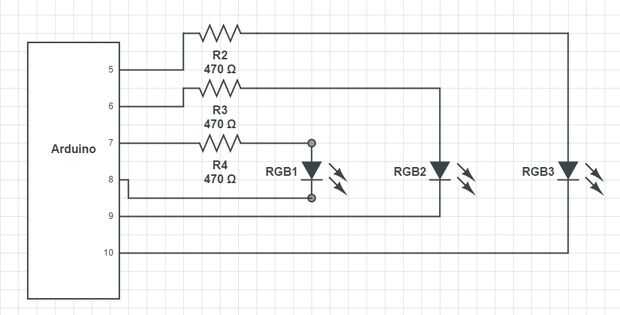

Paso 4: Esquemas y código

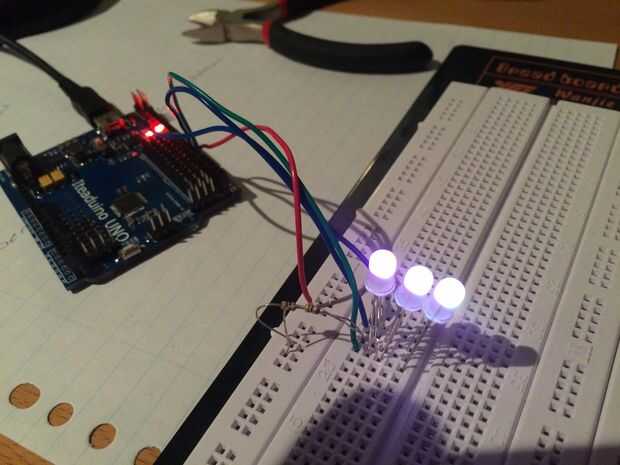

Arduino utiliza 6 de sus pines digitales para los leds de alimentación y crear algunos motivos
El lado del ánodo del led es alimentado por 1 pin, conector de 1 tierra incluido y va en los 3 pernos de 1 RGB led. Esto se hace con cada led.
Con este código los LED se enfrentarán a lentamente y seguir haciendo por siempre.
[código]
const int PWR1 = 5; los pernos de la tres energía.
const int PWR2 = 6;
const int PWR3 = 7;
const int LED1 = 8; los 3 leds.
const int LED2 = 9;
const int LED2 = 10;
int i = 0;
void setup() {}
pinMode (LED1, salida);
pinMode (LED2, salida);
pinMode (LED3, salida);
pinMode (PWR1, salida);
pinMode (PWR2, salida);
pinMode (PWR3, salida);
}
void loop() {}
para (i = 0; i < 255; i ++) //With esto el led estará más brillante hasta el máximo, y luego disminuirá a cero y
{//repeat sí mismo.
analogWrite(PWR1, i);
analogWrite(PWR2, i);
analogWrite(PWR3, i);
Delay(5);
}
para (i = 255; i > 0; i--)
{
analogWrite(PWR1, i);
analogWrite(PWR2, i);
analogWrite(PWR3, i);
Delay(5);
}
}
