Desde el cajón hasta la máquina de fresado CNC

he estado buscando en instructables para hacer una máquina CNC barata.
He encontrado varios ejemplos y han decidido hacerme una con sólo las partes de un cajón de oficina (excepto electrónica y disco).
Mi viejo escritorio hogar tiene uno que nunca use por lo que no puede ser más barato por. Con este cajón tengo suficiente madera para construir una CNC básico.
Hay 4 cajones portaobjetos voor el X y el eje y. Estoy en busca de un carril manejar el eje z.

Pregunta: quiero utilizar una correa dentada de tono pero no sé si mis motores son lo suficientemente fuertes como para esto.

La información de mis motores es: 5 voltios / 1Amp / 5 ohm / 6, 90mH

Manteniendo el esfuerzo de torsión: mN 304-m / 43 oz en el par de retención: 12 mN-m / 1.7 oz en la inercia del Rotor: 70g.cm2 / 0,4 oz in2

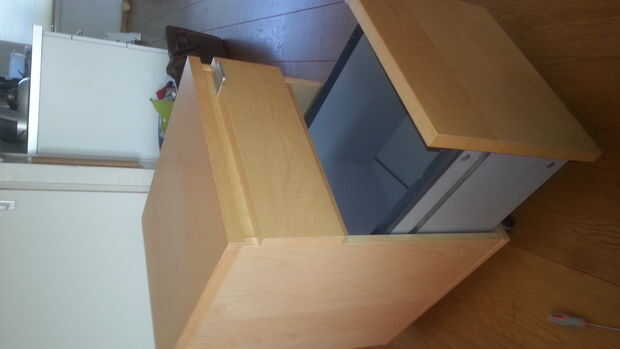

Ver la foto de mi cajón.

En pocas semanas se wil ser transformada a una máquina CNC.

28-03-2013

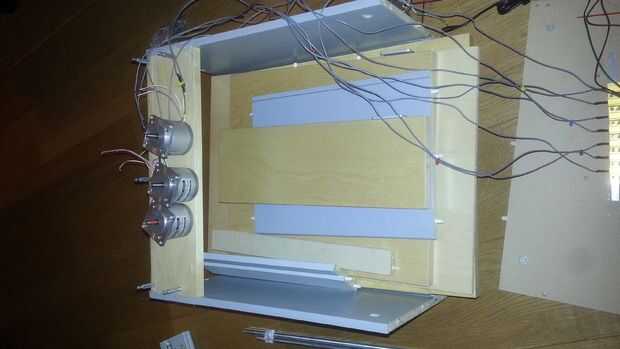

Una actualización de mi progres. Cuando se hará la CNC haré una explicación paso a paso. El cajón es ido y transformado en una tabla básica de CNC. Ahora en la foto sólo puede ver el eje X. El eje Y está casi listo.

También estoy instalando los cojinetes de la varilla roscada. Los rodamientos que tengo de mi viejo entrenador de ciclismo interior impuesto. Cuando el proyecto del cajón se hace voy a hacer otro CNC del metal provenientes de los impuestos.

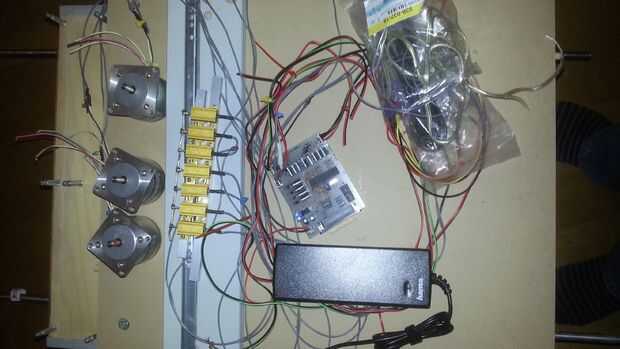

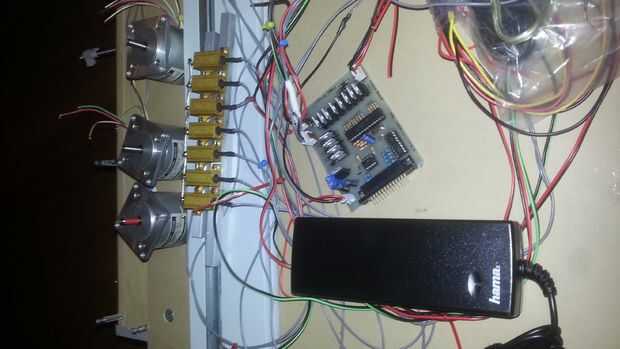

La tarjeta controladora para motores unipolares viene desde Chromationsystems.com por $45, - usted puede encontrar un instructivo del controlador con las siguientes etiquetas de búsqueda (paralelo 3 ejes CNC controlador de puerto, Opto-aislado, motores PAP Unipolar por ChromationSystems). O en este enlace las resistencias de potencia 25 ohmios 10 vatios a 5 voltios en los motores. Esto trabaja como un encanto con KCAM.
Usted puede comprar un kit completo incluyendo motores paso a paso por solo $ 70, - perfecto para un simple primera vez CNC.

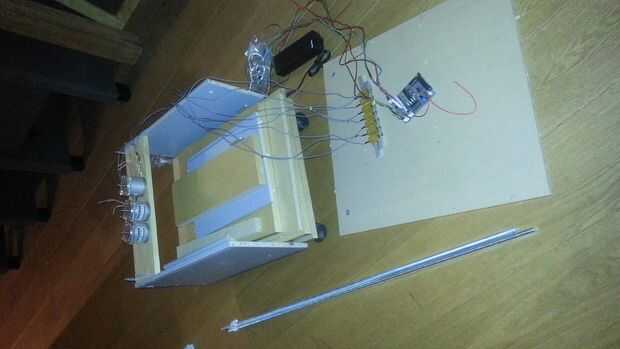

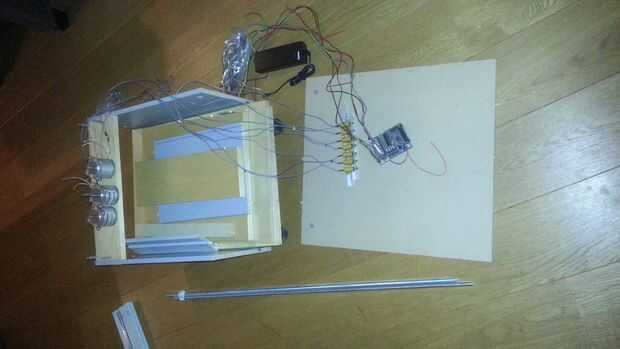

Aquí están algunas fotos de mi estado. La próxima vez haré ad un eje de trabajo X-Y-y Z.
