Paso 2: Ahora vamos a diseñar!
El primer paso es determinar qué tamaño queremos que nuestro envase del premio. Para ello, hemos decidido un rollo de papel higiénico sería un buen tamaño. Estima para ser cerca de 2". (Es realmente 1-5/8 pulg.) Por lo tanto, para hacer un punto de partida fácil, elegimos un diámetro de 50mm.
Para asegurarse de que todas las piezas encajan, dibujó todos los diámetros de la parte como un corte transversal 2D (ver imagen). Para espacios entre piezas, elegimos arbitrariamente 0,5 mm. Durante el montaje seco, tuvimos nuestras piezas de arena mucho para que encajen. Si estoy imprimiendo esto otra vez, aumentar el tamaño de la brecha total 1 mm. Estos anillos fueron todos dibujados utilizando la herramienta de círculo en SketchUp. Aquí está una lista de las dimensiones que hemos utilizado en este diseño.
- Interior del cilindro del Premio; el espacio abierto: radio de 25mm, 100s
- Pared espesor del cilindro de premio: radio de 28mm, 100s
- Brecha entre Premio cilindro y cilindro de Dial: radio de 28.25 mm, 100s
- Espesor del cilindro marcado de pared: radio de 31.25 mm, 100s
- Diferencia entre cilindros de marcado y código marca: radio de 31,5 mm, 100s
- Profundidad de la ranura de la llave de la línea de código: radio de 34.5 mm, 100s
- Grosor de la línea de código: radio de 37.5 mm, 27s

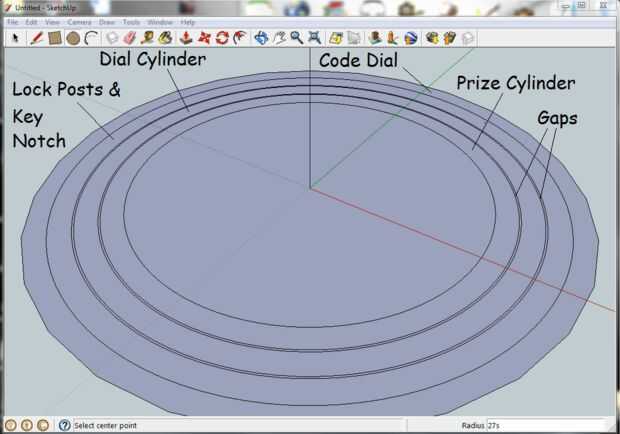

Consejos SketchUp: Después de dibujar un objeto, puede escribir el tamaño desea (25mm). Al dibujar un círculo, también puede definir cuántos lados se debe utilizar para hacer el círculo. Para los círculos, uso "100s" (100 partes). Para la línea de código, he utilizado "27s" de 26 caracteres y una letra en blanco. Puedes ver todos estos anillos en la siguiente captura de pantalla. Tenga en cuenta el "27s" en la esquina inferior derecha. Esto es donde las dimensiones son de tipo en para cambiar un tamaño de objetos.
Este grupo de anillos será el punto de partida para cada una de nuestras piezas. Por lo tanto, guarde y no modificarlo. Guardan como "Cryptex Start.skp". “. SKP"es el tipo de archivo nativo para SketchUp. Lo mantendremos en este formato por el momento, como no tenemos que tener el. Tipos de archivos STL hasta que estemos listos para imprimir.
Ahora sabemos que los diámetros que utilizaremos. Pero, ¿cómo determinamos la altura para todo? Para esto, primero hay que determinar el mejor tamaño de texto que cabe en el espacio dispuesto en el código de control. Por lo tanto, vamos a empezar con el diseño de la línea de código.
