Paso 4: Diseño - el cilindro de marcado
OK, ahora tenemos el truco de cómo utilizar SketchUp. Debemos ser capaces de diseñar las piezas siguiente un poco más deprisa.
En primer lugar, hacer una copia del archivo "Cryptex Start.skp" y lo "Cryptex Dial Cylinder.skp" o un equivalente. Este será el archivo que utilizamos para editar en este paso.
El cilindro de marcado tendrá que tener una placa terminal en un extremo para mantener la marca en. Para esto, tire de todas las superficies hasta un espesor deseado. Para nosotros, elegimos 6mm. Puede ir un poco más gruesa, para que cuando se separan las dos mitades del Cryptex, es más fácil de agarrar para.

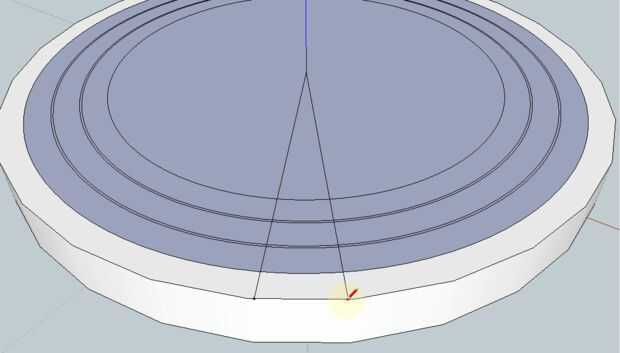

Ahora que ya tenemos la placa de extremo lista, necesitamos crear el cilindro. Esto es el cilindro que contiene la marca de código. También permite que los puestos de bloqueo del cilindro Premio pasar para trabar con los diales de código. Para crear este espacio para los mensajes, me utiliza la herramienta de cinta métrica y mide 0,5 mm de la esquina de un segmento. Al hacerlo, se coloca una guía para su uso posterior. Luego hacer lo mismo en el lado opuesto del segmento. Desde estos punto guía, dibuje líneas al centro. Cuando crear el cilindro esta porción que no jale, creando así el espacio deseado. Tener un ángulo vacío no debería ser un problema para nuestro diseño.
Nota: Mi primer intento fue a levantar el cilindro, trazar líneas a lo largo de la longitud y luego empuje la brecha a través de la pared del cilindro. Porque el cilindro es una superficie circular y no lineal, SketchUp no permitió la herramienta Push/Pull ser utilizado. Otro método para la creación de este espacio, consulte Cómo creé los postes de fijación de la botella de premio.
A continuación, necesitamos determinar la altura que queremos tirar hasta el cilindro. Con anillos de 7 a 12mm, tendríamos una distancia de 84mm. También añadiremos un anillo keeper para fijar la marca, así que añadido 2mm para que pueda fijarse, más un adicional de 0,5 mm de separación. Me llevó a una altura de cilindro de 86,5 mm.

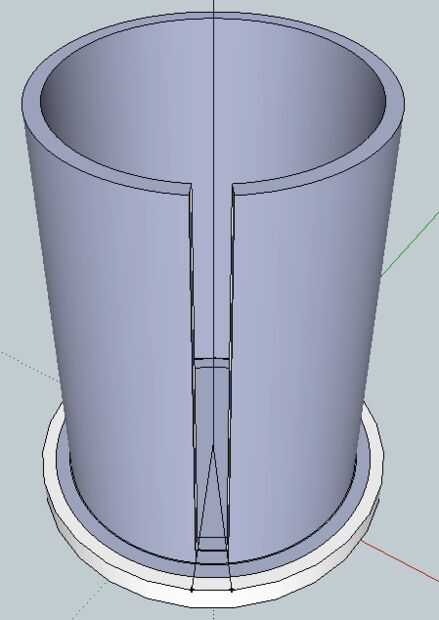

Ahora, tire el anillo adecuado para el cilindro de marcado a 86,5 mm.

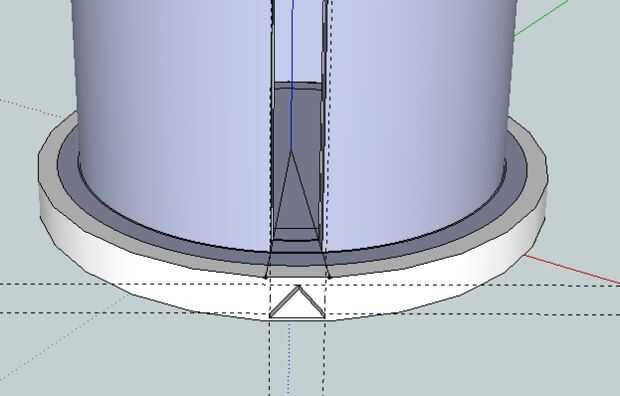

Cuando montado, la brecha no vista por el operador, por lo que necesitamos establecer un indicador para que sepan donde alinear la combinación. Vamos a añadir un indicador de flecha para esto. Para hacer esto, usé la herramienta de cinta métrica y medida en cada borde del segmento apropiado 1mm. Luego, trazar una línea desde cada una de las esquinas inferiores hacia el punto medio de la línea superior y luego una línea entre las esquinas inferiores. Esto crea un triángulo. Tire el triángulo fuera 1mm.
Consejos SKETCHUP: Utilizando la herramienta de cinta métrica para crear a Guía de puntos de una línea generalmente crea una línea guía. Desde un punto de medición crea un punto de guía.
Este cilindro está ahora completa.
Guarde el archivo como. SKP.
Ahora, exportan el. STL y esta parte está ahora preparado para llevar a la impresora.
¿Qué sigue? Bien, tenemos que mantener la marca de código de deslizamiento del cilindro marcado. Así que, tenemos que diseñar el anillo de Keeper.
