Paso 5: Diseño - el anillo de Keeper
En primer lugar, hacer una copia del archivo "Cryptex Start.skp" y lo "Cryptex Keeper Ring.skp" o un equivalente. Este será el archivo que estamos editando en este paso.

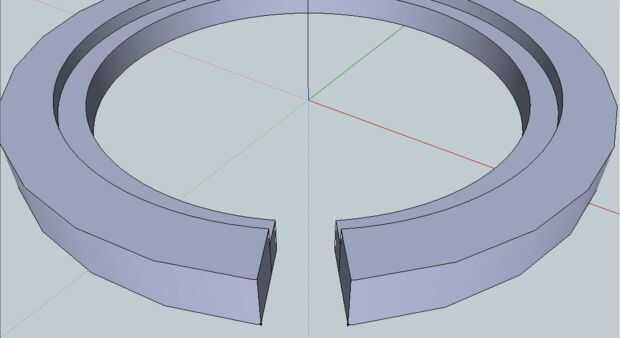

Hacer el triángulo para los puestos de bloqueo pasar igual para el cilindro de marcado. Entonces tire el anillo mismo como se hizo en el cilindro de la esfera a una altura de 4mm. Tire todos los anillos a una altura de 6 mm. SketchUp pueden limitar la fuerza de los aros exteriores a 4mm. Si lo hace, tirar una segunda vez un adicional de 2mm para obtener el completo 6mm. Como se muestra a continuación, elimine cualquier superficies y líneas que no se va a usar.
El anillo de Keeper tiene una muesca de profundidad de 2mm para el cilindro para sentarse en mientras que pegar esta pieza en su lugar. (Lo 2mm que añadimos a la longitud del cilindro ¿recuerdan?)
DISEÑO mejora Nota: Después de construir este Cryptex, se observó que la brecha del anillo keeper puede verse en el producto final y permite el código de la línea de código más cercano para ser visto. Una mejora sería mantener el anillo más externo como un círculo completo. Hemos hecho esta mejora y se han unido con el resto de los archivos para su uso.
Este anillo de Keeper está ahora completa.
Guarde el archivo como. SKP.
Ahora, exportan el. STL y esta parte está ahora preparado para llevar a la impresora.
Ahora cuentan las partes del ensamble cilindro y la esfera.
