Paso 6: Diseño - el cilindro de premio
Antes de comenzar este paso, necesitamos saber qué tan amplia los puestos de bloqueo pueden ser. Primero, abra el archivo de cilindro esfera y medida entre los dos puntos más cercanos de la brecha en el cilindro. Se trata de unos 5,8 mm. Por lo tanto, necesitamos nuestros bloqueo puestos a tener una anchura menor que esto. Vamos a utilizar 5mm.
Como antes, hacer una copia del archivo "Cryptex Start.skp" y lo "Cryptex Premio Cylinder.skp" o un equivalente. Este será el archivo que estamos editando en este paso.

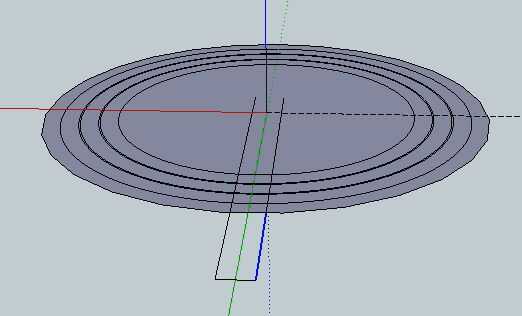

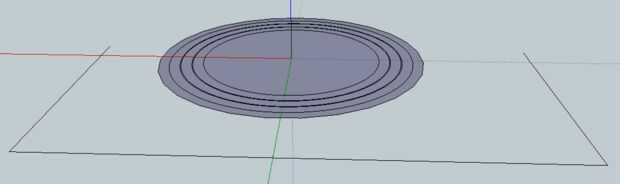

Como se indicó durante el diseño del cilindro marcado, se puede utilizar la herramienta empujar/tirar en un borde del círculo. Así, en lugar de intentar hacer el método triangular hueco como antes, decidí hacer líneas rectas a trabajar. Para hacer esto, hice un cuadro en el mismo plano que mi Cryptex el punto de partida. En primer lugar, debo señalar que he encontrado un segmento perpendicular a un guía y realmente fue cortado por la mitad por una de las guías de eje. En mi caso, fue el eje verde. Por lo tanto, rotaba mi imagen para trabajar en este borde. Hice la caja de modo que sea paralelo al eje verde.
Ahora que tengo las líneas paralelas al eje verde, puedo mover hacia el centro para crear una banda de 5mm que llega desde el centro a la superficie externa. Mida la distancia desde el centro hacia fuera a una de las líneas paralelas, midiendo sobre el eje rojo. Restar 2, 5 mm (1/2 de 5mm) y la línea hacia el centro de esta distancia. Lo mismo para la otra línea.
Nota: Esta misma técnica podría se han utilizado para crear el cilindro marcado, pero haciendo un ancho de 6mm para permitir suficiente espacio para los postes de fijación.

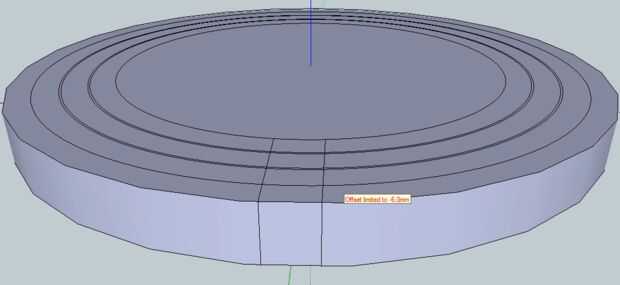

El cilindro de premio tendrá que tener una placa terminal en un extremo. Para esto, tire de todas las superficies hasta un espesor deseado. Para nosotros, elegimos 6mm. Puede ir un poco más gruesa, para que cuando se separan las dos mitades, es más fácil de agarrar para.

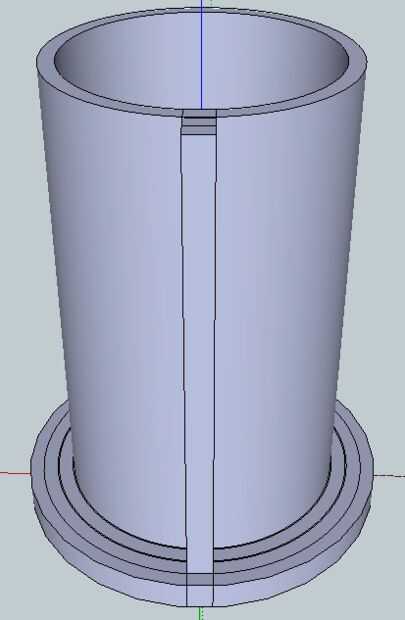

Ahora tenemos que crear el cilindro. Tuvimos una distancia esfera cilindro de 86,5 mm, además de una distancia de Keeper anillo de 4 mm, nos da una distancia total de 90,5 mm. Restando 0,5 mm para un espacio, elegimos hacerlo 90 mm. Jale el anillo de cilindro Premio a 90mm. También, aumentar la sección de post de la cerradura a esta altura.
A continuación, necesitamos a nuestros pernos de la muesca. Para ello, utilice la herramienta de cinta para medir y trazar líneas de guía.
Las líneas guía son en las siguientes Distancias desde la parte superior.
- punto de inicio del 1er post: 0mm
- 1 º punto de final de post: 5mm
- 1 º punto gap: 13mm
- punto de final 2 º puesto: 18mm
- 2 º punto gap: 25mm
- 3 ° puesto final punto: 30mm
- punto 3 º gap: 37mm
- 4 º puesto final punto: 42mm
- punto gap 4 º: 49mm
- 5 º puesto final punto: 54mm
- punto gap 5: 61mm
- 6 º puesto final punto: 66mm
- 6 punto de diferencia final: 73mm
- punto 7 post: 78mm
- 7 punto gap: 84mm
- Anillo guardián a la base: 90mm
Esto le da mensajes de 5mm y 7mm huecos. Con la línea de código tiene un ancho de 12mm con una anchura del aro interior de 5mm, ¿por qué no simplemente usar distancias de 7mm para postes y 5mm para espesores? Bueno, eso sería demasiado apretado. ¿Qué mensajes de 6mm y 6mm lagunas, que 1mm de espacio alrededor de la esfera del código? Que probablemente habría funcionado, pero no quiero cosas tan fuerte que podía sentir los puestos en los mandos cuando se les. Por lo tanto, elegí mensajes de 5mm y 7mm brechas. Además, he añadido 1mm a la primera brecha para que todo se compensa, manteniendo los puestos de frotamiento en ranura clave de Dial de código siguiente.

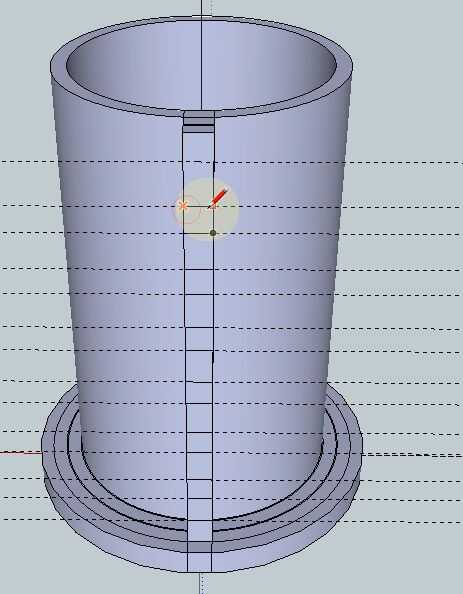

Ahora que se han colocado todas las pautas, dibuje una línea donde las pautas se intersectan con la superficie. Esto creará distintas superficies que podemos ahora eliminar para crear nuestros posts de bloqueo.
Presione cada otra superficie pasado el anillo exterior de la "Brecha", creación de los puestos que traben con los diales de código.
Dibuje la flecha del indicador de combinación como se hizo previamente para el cilindro de marcado.

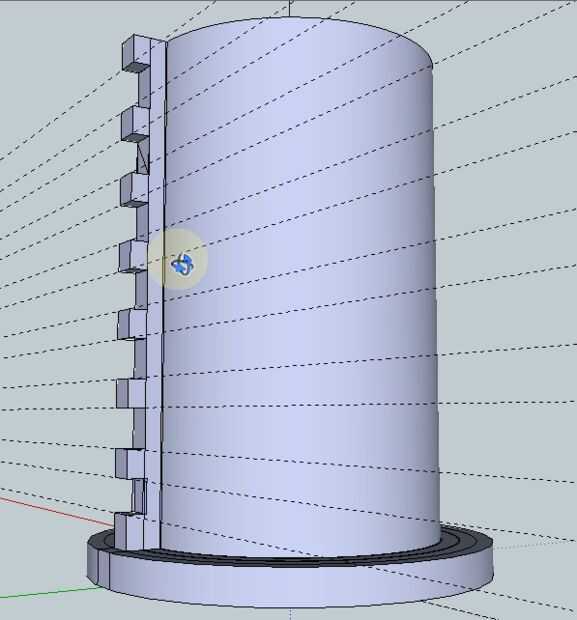

En este punto, el producto ha sido diseñado. Sin embargo, para imprimir esta parte, debemos apoyar los postes, puesto que son sin soporte durante la impresión. Para hacer esto, dibujaba líneas 1mm de la superficie exterior y tiró de él de post a post. Impresoras 3D fácilmente pueden superar pequeñas lagunas durante la impresión. Esto será fácilmente cortado lejos después de la impresión.
Nota: software de impresión 3D tiene configuración para soportes, pero decidí diseñar mi propia en y no confiar en que conseguir la configuración de la impresora correcta cada vez.

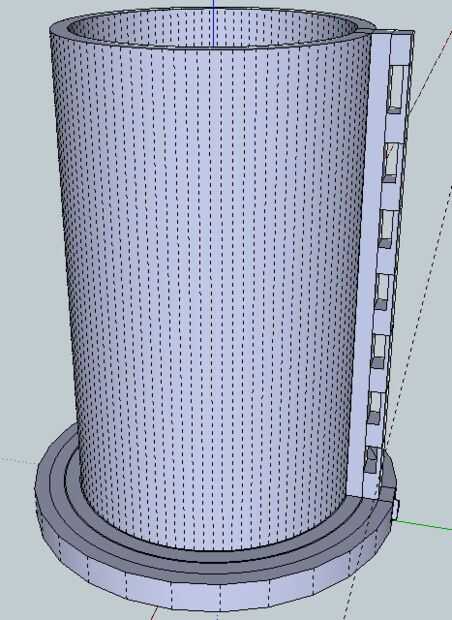

El cilindro de premio está completo.
Guarde el archivo como. SKP.
Ahora, exportan el. STL y esta parte está ahora preparado para llevar a la impresora.
VERIFICACIÓN DE DISEÑO:
Ahora que hemos acabado todas las piezas, debemos comprobar el ajuste. Para hacer esto, abrir cada archivo por separado. Elija Seleccionar todo en el menú y haga clic derecho sobre el objeto. En el menú de selección, elige "Hacer grupo". Ahora que cada parte es un grupo, copiar todas las partes en un nuevo archivo de SketchUp. Girar, mover, Zoom y si es necesario, examinar el ajuste de la órbita.
Completa la fase de diseño de nuestro proyecto.
: Siguiente 3D impresión!!!
