Paso 7: impresión 3D
Materiales:
- Impresora 3D (estamos utilizando un i3 de Prusa)
- Computadora con software de impresión 3D, como Repetier y Slic3r
- EPI (gafas, guantes, máscaras)
- Filamento de impresora (hemos utilizado 1,75 mm ABS)
- Acetona
- Cepillo de pintura del artista de pelo de camello
- Rasqueta
- Papel de la arena (grano 220)
ADVERTENCIA: Acetona y sus vapores pueden irritar la nariz y la garganta y pueden causar irritación ocular moderada a severa. Use PPE y trabaje en un área bien ventilado. Recomiendo imprimir en un área bien ventilada.
PREPARAR EL ARCHIVO DE IMPRESIÓN:
Yo uso Repetier para controlar mi impresora. He descargado desde aquí: http://www.repetier.com/
Para cada parte que imprimir, tengo primero cargar la parte deseada en mi software Repetier y colocar en la orientación que me gustaría imprimir.
Nota: al cargar el. Archivo STL en Repetier, pueden dar una advertencia indicando que no es estanco. Esto significa que no todos los bordes y superficies están aseguradas (el agua se escapará a través de). Recomienda que utilizar un servicio de reparación del modelo. Utilizar el servicio de que se los recomiendo. Es un servicio Online gratuito que subes el modelo a, repara el modelo, y luego descargarlo. Aquí está el enlace a este servicio.
ENLACE: https://netfabb.azurewebsites.net/
A continuación, necesitamos crear la GCODE que se utilizarán para el funcionamiento de la impresora. GCODE es una lista de comandos que indican a la impresora cuando encender fuego, qué temperatura, qué posiciones para mover a, etc.... Para la creación de la GCODE, utilizamos Slic3r. Es un software independiente que viene con el software Repetier. Slic3r divide el modelo en capas que se imprimirán.
Antes de cortar, tenemos que configurar los parámetros de impresión. No pasar todos los parámetros, pero aquí son los más importantes que utilizo cuando se imprime con ABS.
- Temperatura de extrusión: 230 grados centígrados
- Alquiler Temp: 110 grados centígrados
- Perímetros: 3
- Capas de fondo: 3
- Superior de capas: 3
- Porcentaje de relleno: 60%
Ahora que ya tenemos el programa listo, debemos preparar la impresora.
PREPARAR LA IMPRESORA 3D:
ABS puede ser muy difícil de utilizar. Mis primeros intentos de impresión a menudo error porque la parte se separaría de la cama de la impresora. Luego trató de usar cinta de Kapton en mi cama y rocía con spray de cabello. La parte a cabo mejor, pero las esquinas comenzaría a separarse de la cama como la parte fue impresa, dando por resultado una parte deformada. Para imprimir en ABS, ahora uso una mezcla de ABS y acetona. Mantenga un frasco de vidrio a la mano que tiene acetona y me tiro varios ABS desechos en él. Para preparar mi cama impresión, cepillar en una capa delgada de la mezcla de acetona directamente sobre el vidrio. Ya no tengo partes separa la cama o deformaciones en las esquinas durante la impresión. Para aplicar la mezcla, yo uso un pincel de artista de pelo de camello. Asegúrese de utilizar un pincel de pelo, como la acetona come a las fibras de otros cepillos. Podría utilizarse también un hisopo de algodón para aplicar la capa de mezcla a la cama.
A continuación, antes de comenzar el trabajo de impresión, nivel de la cama de impresión. Calefacción y refrigeración de la cama de impresión pueden afectar la distancia de que la cama de la impresora se encuentra de cabeza de la impresora. Por lo general caliente la cama de la impresora utilizando el modo de mantenimiento en el software de Repetier a unos 70 grados centígrados. Luego mover la cabeza de la extrusora a su posición y moverse a la esquina más cercana de la cama de la impresora. Ajustar mi interruptor de inicio para apenas toque la cama impresora en este momento. Realmente me puse para que sea el espesor de una hoja de papel lejos de la cama. Es más fácil para mí para poner a prueba a la altura de esta manera tratar de globo ocular cuando la extrusora en realidad toca el cristal, pero realmente no es presionar sobre el vidrio. (Mi cama es sobre resortes que deprimirá si la extrusora se baja demasiado). Después de haber el hogar en posición correcta, después pasar a otra esquina de la cama y comprobar su altura. Si la cama no es la misma altura, ajustar la altura de la cama esta vez por esa esquina. Continuar este proceso para las esquinas restantes. Después de hacer las cuatro esquinas, doble comprobar una vez más.
OK, ahora la impresora está preparada para la impresión.
Imprimir cada una de las partes.
DELAMINACIÓN DE LA CAPA:
Después de la impresión, todavía tengo un ocasional delaminación de las capas en la parte. Que admitir que probablemente todavía deba hacer algunos ajustes de configuración, o algunos ajustes de la atmósfera para eliminar estos. Pero, por ahora, cuando éstos ocurren sólo utilizo algunos de mi mezcla y rellenar las grietas.
QUITAR LA PARTE:
Después de la impresión es completa, y he reparado ninguna delaminación, después utilice un raspador de cuchilla y eliminar la parte de la cama. De la película de la mezcla que sale con la parte se pueden eliminar con una cuchilla de afeitar o puede ser erosionado lejos con acetona del cepillo en la parte.
FORMA SECA:

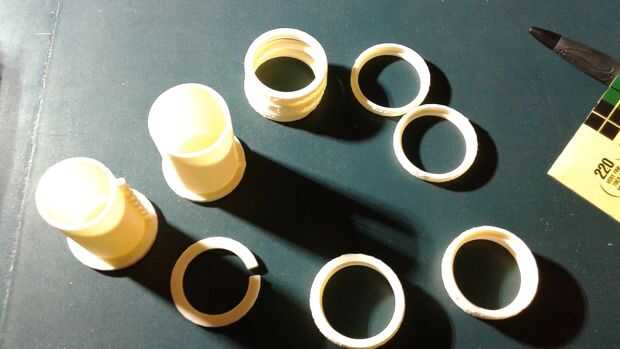

Imprimen todas las piezas para hacer un Cryptex, además de un Dial de código libre para moldear sin una muesca clave ya en el lugar.
Al lijar las piezas, recomiendo usar máscaras y trabajando en un área bien ventilada.
Antes de que podemos moldear nuestras piezas, queremos para asegurarse de que todo encaja correctamente. Arena de todas las áreas que son demasiado apretadas. Siete de las ruedas de código con una cuchilla de afeitar de la muesca y seco montamos el Cryptex. Ahora todo encaja según lo esperado.
En este punto, si no vas a moldear el Cryptex, puede montar y pegar en el anillo del encargado. Acetona también puede utilizarse para sujetar el anillo de Keeper. El Cryptex es ahora completa.
Nota: Hay una opción en la configuración de Slic3r que no habia fijado antes de la impresión. El software permite asignaron al azar a su posición inicial. Puesto que esto no se ha establecido, cada capa impresa comenzó en la misma posición. Esto resultó en una leve nervaduras a lo largo del cilindro esfera y el cilindro de premio y requiere más lijado. La próxima vez, a desordenar mi posición inicial.
HECHO!
