Desencadenar su DSLR inalámbricamente con smartphone y conexión Wi-fi de ESP8266 módulo (5 / 6 paso)

Paso 5: Vamos a hacerlo...

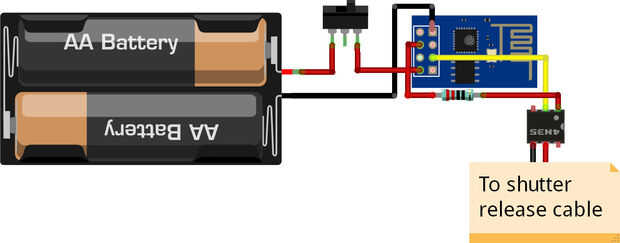

Las piezas de alambre como en el esquema anterior.

Porque a veces tienes que modificar el firmware o scripts de ESP, es preferible usar cables con conectores de Dupont y no directamente de la soldadura de pernos de ESP.

Detalles de cableado optoacoplador 4N25:

  • Pin 1 a VCC a través resistencia
  • Pin 2 a ESP GPIO0
  • Pin 4 al alambre de tierra del cable de liberación
  • pin 5 al cable del obturador del cable de liberación
