Paso 1: Configuración del Hardware.

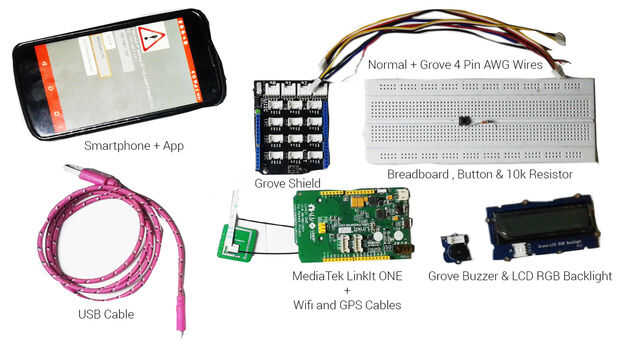

Materiales necesarios:
1. MediaTek LinkIT uno tablero [comprar]
2. arboleda RGB LCD contraluz [comprar]
3. Grove 4 perno AWG cables [comprar]
4. protoboard [comprar]
5. 10 resistores de k [Comprar aquí]
6. micro USB Cable [comprar]
7. Grove zumbador [comprar]
8. bosque protector Base [comprar]
9. pulsar el botón [comprar]
10. un Smartphone Android.
Creación de piezas de Hardware:
- En primer lugar es necesario fijar el escudo de la Base de Grove en el tablero un Mediatek LinkIt.
- Luego, conecte el módulo de LCD 16 * 2 con el conector de C 12 en el escudo de Arboleda.
- Ahora, sacar el módulo de GPS y Wi-Fi de su caja de Mediatek LinkIt uno y fijarlos a las áreas asignadas presentes detrás de la Junta un LinkIt.
- A continuación, usted necesita tomar el módulo zumbador Grove y conectarlo a cualquier Digital en el escudo de Arboleda.
- Ahora, usted necesita construir el circuito del botón:

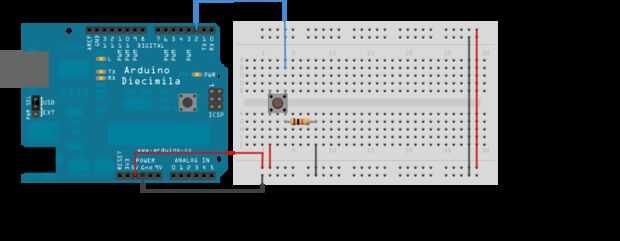

- Para ello necesita fijar el pulsador como se indica en los esquemas de arriba y conectar los diferentes cables del botón a 5V, tierra y un Pin Digital respectivamente.
- Ahora puede tomar la configuración entera y ponerla en un cuadro que está diseñado para que coincida con la pantalla LCD y botón en lugares adecuados.
- Puede consultar el diseño 3D a continuación, asegúrese de que diseñar una tapa como también un lugar para el botón encajar en.
- ¡ Yay! Haya terminado con la configuración del hardware, una configuración de software detallado y divertido puede verse en la siguiente sección. :)
Use el diseño 3D de la caja:
