Este kit es una herramienta para enseñar los fundamentos de la electricidad a través del sonido. Abierto vs cerrado circuitos, conductividad y resistencia se demostraron a través de la articulación y el control de la frecuencia de una salida de tono de la onda cuadrada de un circuito 555 temporizador totalmente analógico.

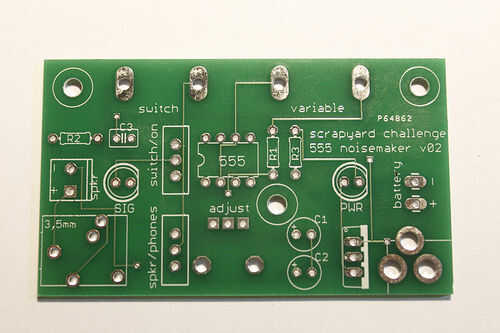

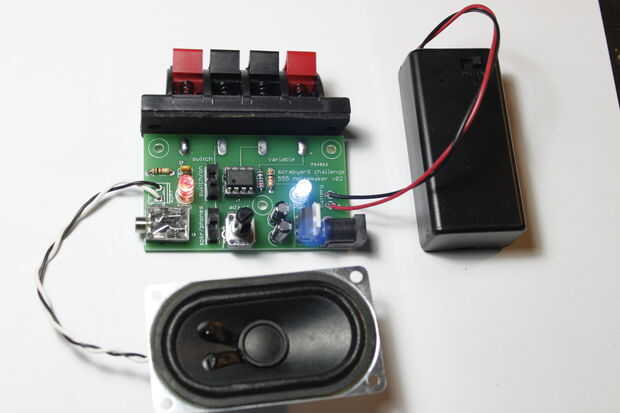

555 características del follonero:
-circuito 555 timer, salida una onda cuadrada sonified
-2 entradas de circuito: uno para aprender acerca de circuitos cerrado y abierto (encendido/apagado) y el otro conectar circuitos resistivos dinámicamente (controla la frecuencia de salida de tono)
-Interruptor para seleccionar entre salida de auriculares o altavoz
-Interruptor para seleccionar entre constante en o cambiar el modo (circuito abierto/cerrado)
-Potenciómetro para ajustar la gama para caber la gama actual de circuito resistivo
-Primavera bornes para la circuito fácil y seguro conexión y desconexión
-Altavoz de 8 ohmios grande para los grandes sonidos de poca energía!
-caja de batería de 9 voltios con interruptor on/off
-conector de barril 2,1 mm para fuente de alimentación externa (se acepta cualquier cosa hasta 12v)
-2 LEDs: una energía y un pulso con frecuencia de la Plaza de salida de onda
Para ordenar su propio kit de follonero 555, correo electrónico http://github.com/jmsaavedra/Scrapyard-555-Kit
Desguace reto por Jonah Brucker-Cohen y Katherine Moriwaki. Junta y kit diseñado por joe saavedra. Con el apoyo de Louisa Campbell Liza Starky Parsons la escuela nueva para el diseño, Departamento de arte, medios de comunicación y tecnología.
Simple "luz Theremin" demo:
