Desguace reto 555 follonero! (10 / 17 paso)

Paso 10: LEDs

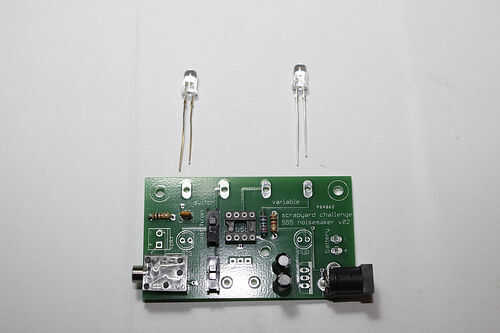

555 el follonero kit tiene 2 LEDs. Uno es un indicador de alimentación (etiquetado como PWR) y el otro parpadeará a la frecuencia de la onda cuadrada.  Echadas más altas parpadeará más rápido, y parcelas inferiores parpadeará más lento, que refleja la frecuencia de la onda generada en ese momento.

Un LED es azul y otro rojo - son prácticamente imposibles de diferenciar sin iluminación. Si usted quiere saber cuál es cuál, revisa este tutorial.  Sin embargo, realmente no importa, como están marcados en el tablero, usted sabrá que lo representa.

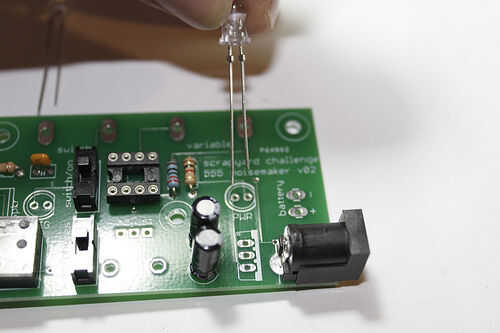

LEDs están polarizados. Esto significa que usted necesita para asegurarse la pata corta (cátodo) entra en el agujero al lado de la parte plana del círculo. La pata corta (cátodo aka tierra) irá en el lado redondeado del círculo blanco.

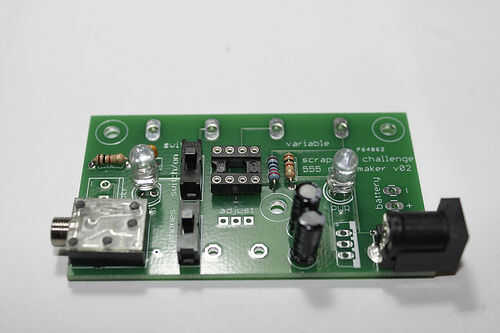

Estos LEDs podrían no ir todo el camino. ¡Eso está bien! Empujar en cuanto se vaya y les de la soldadura. Clip las piernas extras.
