Paso 13: Muelle Terminal

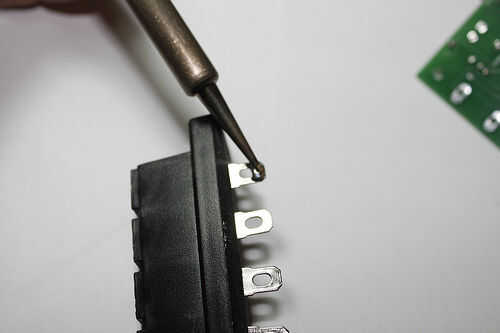

Comenzar por "estañado" una de las patas del resorte de la terminal. Se trata de calentar con el soldador y difundir una sana cantidad de soldadura en él. Deje que se enfríe.

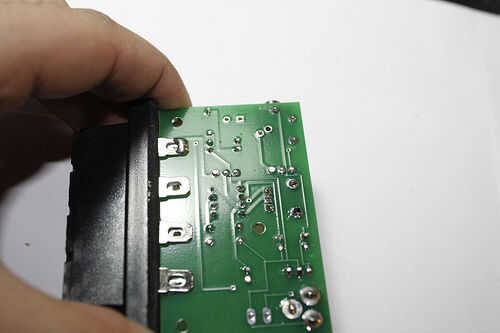

Luego el botón correspondiente en la PCB de la lata. Una vez más, asegúrese de que se trata de una saludable cantidad de soldadura. Ahora el terminal y su correspondiente pad tienen soldadura. Presione la terminal contra la parte inferior de la PCB y con su calor de hierro hasta la terminal y el pad, refundición de la soldadura.
Nota: es necesario para asegurarse que la soldadura ha tendido un puente sobre y firmemente conectado el terminal a la almohadilla. Esto puede ser difícil. No dude en usar tanta soldadura como crees que es necesario para asegurarse de que el terminal está conectado.

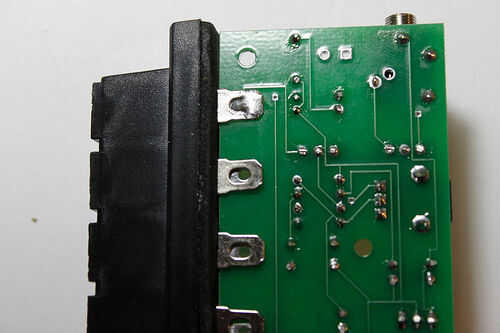

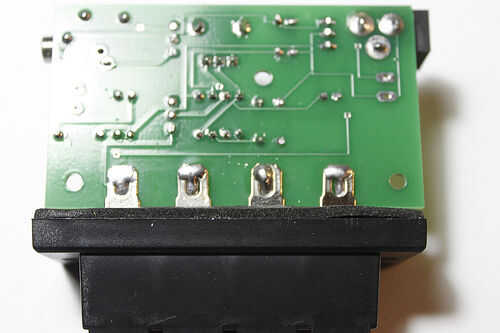

Repita este paso para todos los 4 terminales y cojines. Nos gusta sujetar a la parte inferior de la Junta para las miradas, pero no importa, puede ir en la parte superior o inferior de la PCB. Revisa las imágenes para ver un ejemplo de buenas conexiones sólidas.
