Deshidratador de alimentos baratos con piezas recicladas (9 / 14 paso)

Paso 9: El panel de la puerta

En el panel de la puerta (la una medida 17 1/2 "x 10 1/4"), use un lápiz para marcar donde se colocarán las esquinas de la ventana de acrílico transparente. Desde que tenía unos pequeños trozos de plástico mide 12 "x 8 1/2" (combinado), hice mis notas en:

Superior izquierda: 2 3/4" interior y 3/4" hacia abajo (de arriba a la izquierda)
Parte inferior izquierda: 2 3/4" hacia adentro y 9 1/4" hacia abajo (de arriba a la izquierda)
Arriba a la derecha: 14 3/4" interior y 3/4" hacia abajo (de arriba a la izquierda)
Abajo a la derecha: 14 3/4" hacia adentro y 9 1/4" hacia abajo (de arriba a la izquierda)

Con el lápiz y una regla, dibuje las líneas de conexión de cada marca.

Ahora dibuja un rectángulo más pequeño en el interior del rectángulo más grande que marcó medir por lo menos 3/8" de menor en todos los lados. Las marcas del rectángulo exterior donde se colocará el borde de la hoja de acrílico y el rectángulo interior se corta lejos. (La hoja de acrílico se superpondrán en el panel de la puerta lo que le permite asegurar al panel).

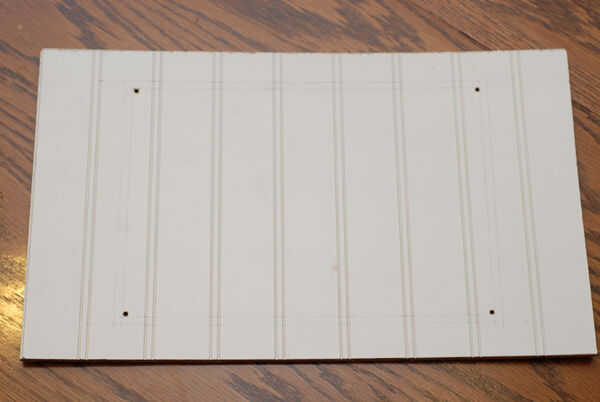

En las esquinas del rectángulo interior que usted dibujó, taladre 4 agujeros. Ver Fig.8a

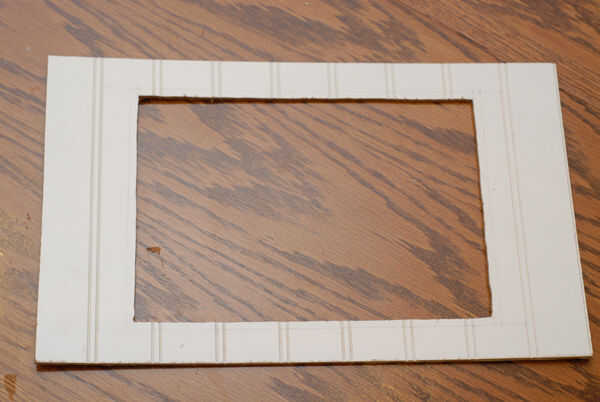

Retire la hoja de una sierra de contornear. Inserte la hoja de sierra en uno de los cuatro orificios y volver a unir a la Sierra de calar. Utilice la sierra para cortar el rectángulo interior. El propósito de este corte es hacer una ventana en el panel de puerta delantera de la hoja de acrílico transparente. Ver Fig.8b
