Desktop Power Supply v1.2

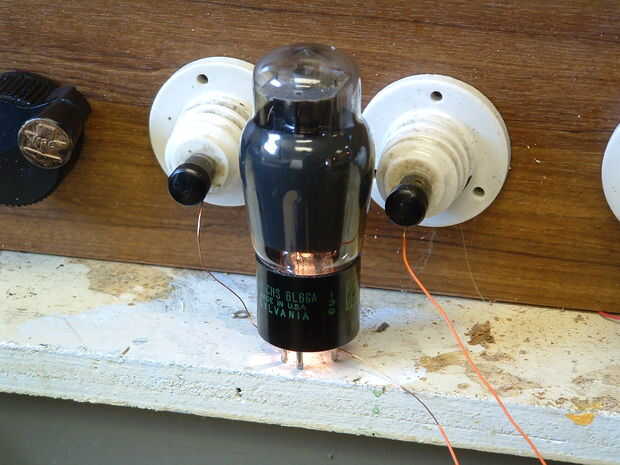

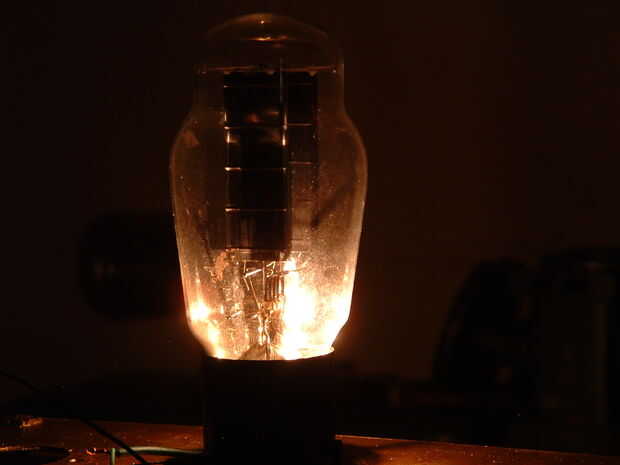

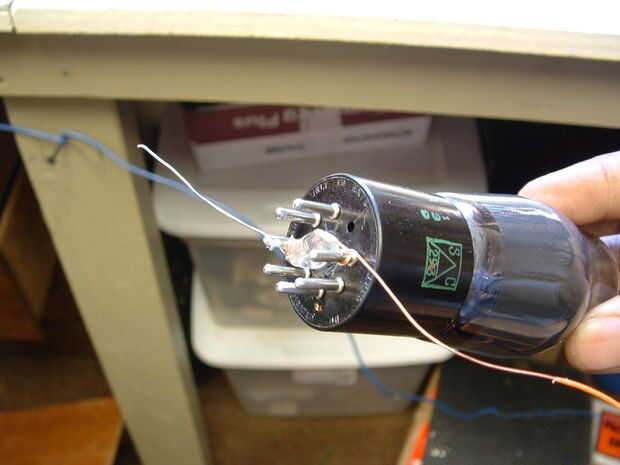

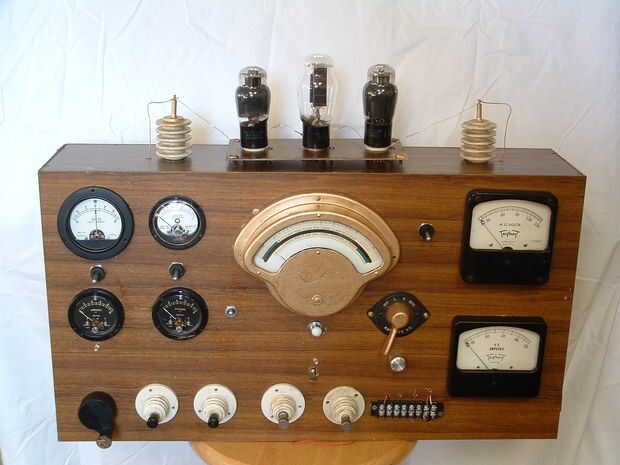

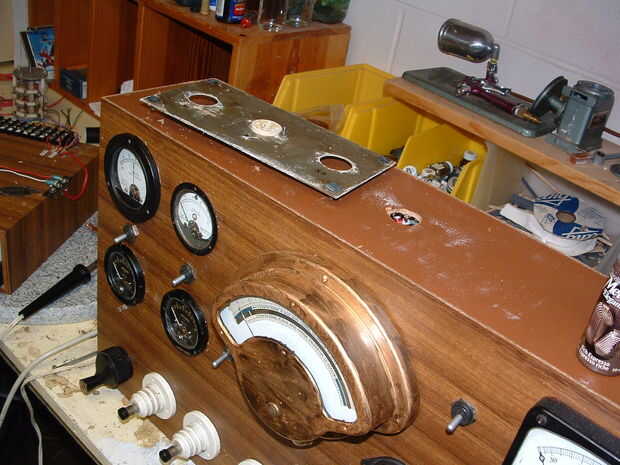

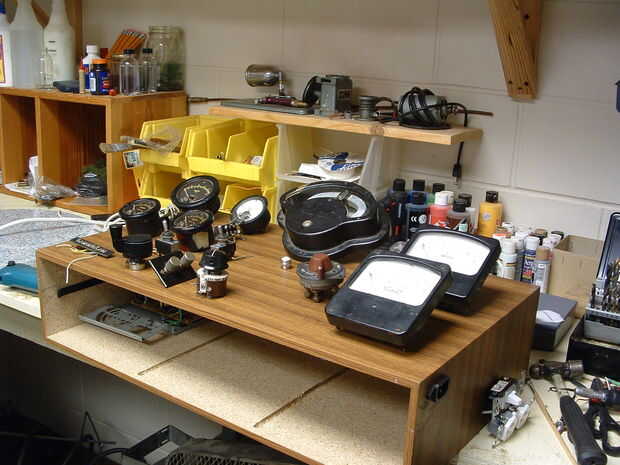

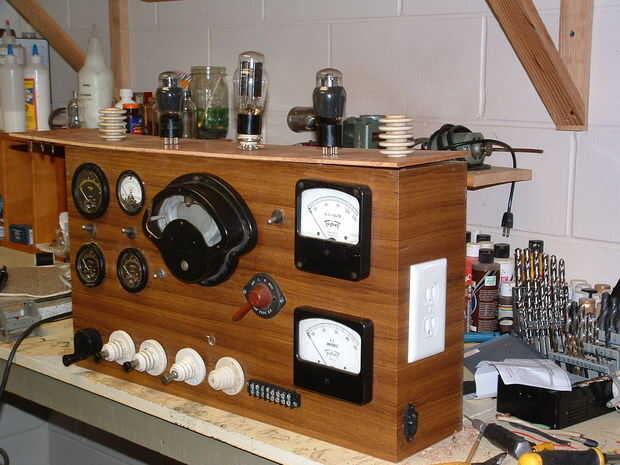

no tengo tiempo ahora mismo para armar un instructivo, sin embargo pensé que posteo esto para llegar a otros con mejor apariencia escritorio energía suministra. Éste tiene un 1.24 - 10v C.C. hacia fuera con amp y tensión metros, 12v hacia fuera, 5 v a con medidor de amperios y voltaje y un medidor de voltaje y amperios de AC de 110v. El tubo central es un tubo de trabajo mientras que la izquierda y derecha tubos son burnout. 3 todos los tubos se han convertido al trabajo en 2 voltios (una pequeña bombilla dentro de los tubos más pequeños y una luz lateral en la parte posterior el más grande). Lo que haré en el siguiente pocas bocas es post corto instructables a la fuente de alimentación final voy a construir en enero así que atento.

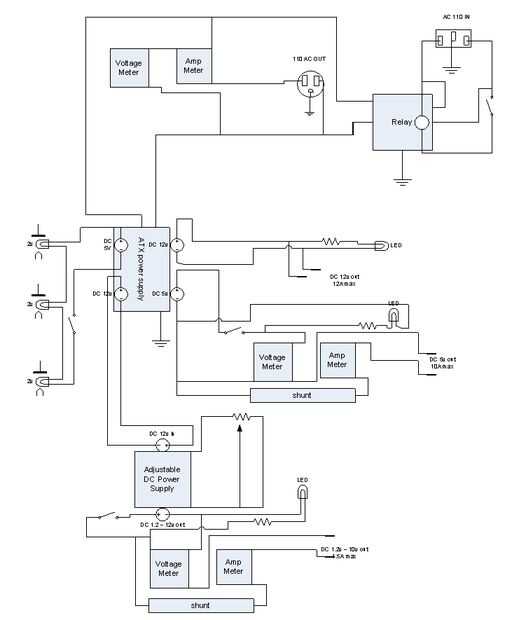

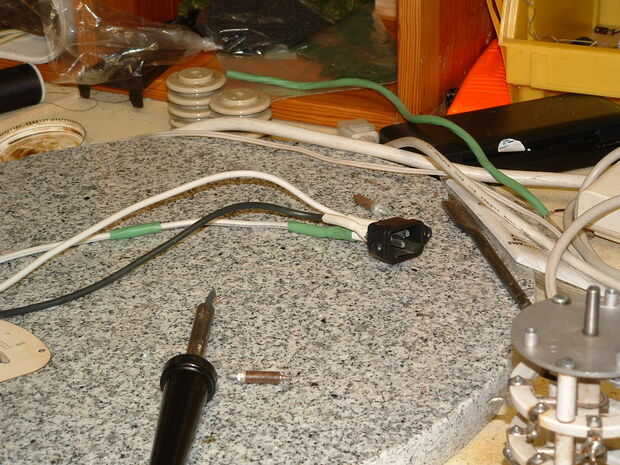

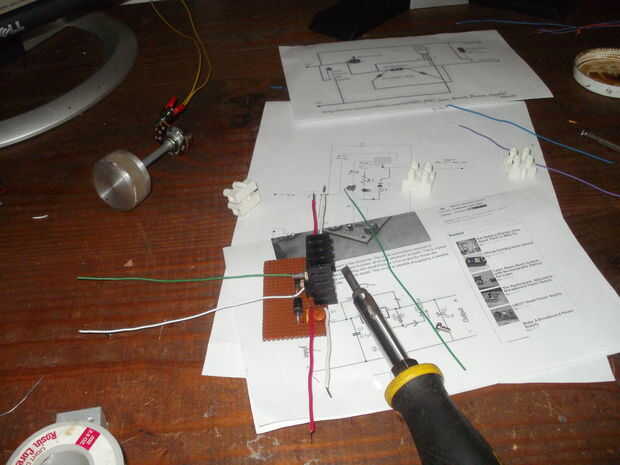

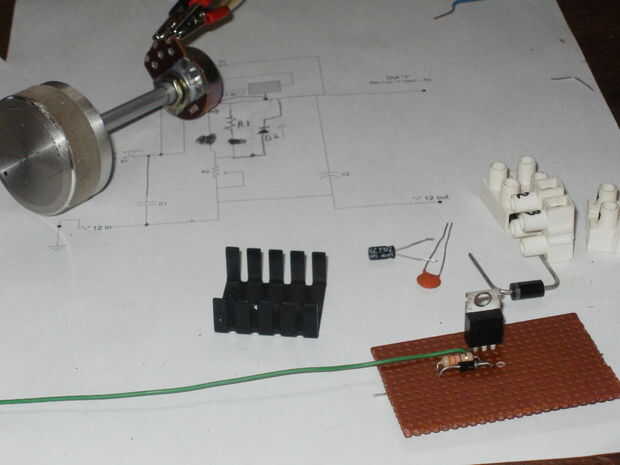

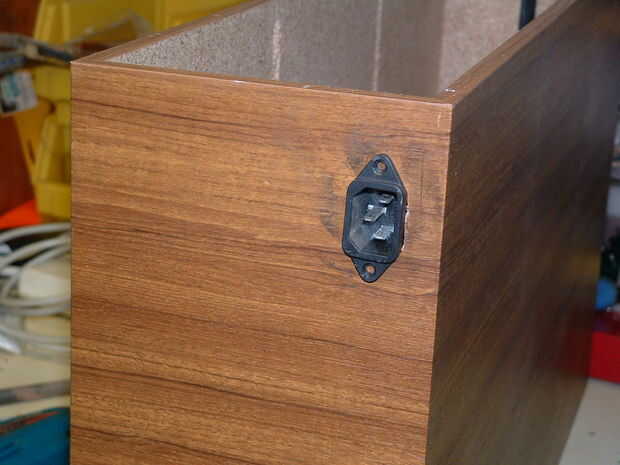

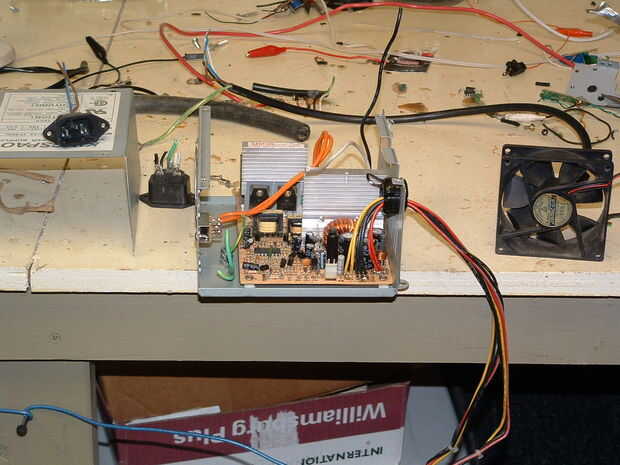

La alimentación del sistema (bajo y apagado) es controlada por un relé grande, esto se hace para que la toma de 110v AC a la derecha de la fuente de alimentación no se encamina a través de la caja o el interruptor de 2 amperios solo una pequeña corriente fluye ahora del interruptor al relé. Créeme cuando digo que hay un montón de cables en el lado este cuadro por lo que es muy importante mantenerlos ordenados. yo he suministrado un esquema pero es sólo para referencia ahora.

actualización: el esquema muestra una resistencia en el lugar y el interruptor al relé es el lugar equivocado. He actualizado los cambios
