Deslizar el brazo de la grúa (2 / 6 paso)

Paso 2: piezas impresas 3D

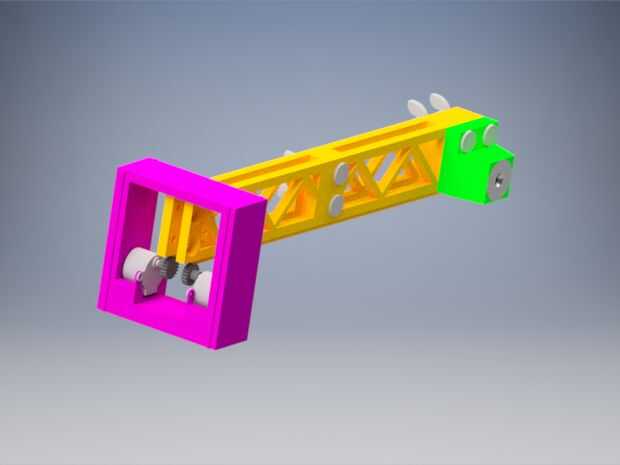

El brazo de la grúa corredera, en esencia, consta de sólo 3 partes impresas: el brazo de la grúa, la base del motor y las cabezas del engranaje para los motores paso a paso. Mientras que se incluyen en el proyecto principal, las otras 3 partes son simplemente complementos que juegan apagado el diseño modular de las piezas de la base 3.

El brazo de la grúa es la pieza que terminará una vez todo junto se pone en movimiento. Tiene un patrón de "grúa-como" del lado, un estante para los engranajes en la parte inferior y un extremo plano con dos agujeros. Esta punta plana grande permite diferentes piezas que se ensamblarán a la grúa, tales como el soporte magnético. La modificación del soporte de imán se adhiere a este extremo con pernos y tiene un lugar por un imán, permitiendo que pequeños objetos metálicos que se celebrará por la grúa.

La base del motor es donde se realizan los motores. Ésta es la base sólida que el brazo de la grúa está conectado a. Los motores dentro están atornillados al bastidor. Cada uno de los motores paso a paso tiene un engranaje unido a su cabeza, que le permite hacer la pista en el brazo de la grúa. Los engranajes están diseñados para adaptarse perfectamente a las cabezas de motor. Cuando imprime, sale un poco más pequeño y así encajar muy bien en el motor.

Las dos últimas modificaciones incluidas son la extensión del brazo y la tapa del extremo. La extensión del brazo está diseñada para encajar en el extremo del brazo de grúa y donante de longitud adicional. Es de todas las maneras similares a la original brazo de la grúa, excepto el área larga plana se sustituye por una pieza que encaja en los agujeros adicionales en la parte posterior del brazo de la grúa. El tapón también se utiliza en este lugar, y mantiene la robusta grúa. La tapa puede ser modificada para ser más grandes y reimpreso, si es necesario, para ayudar a equilibrar la grúa.

Archivos STL de estas piezas se incluyen a continuación.
