Paso 5: Piecing juntos las partes

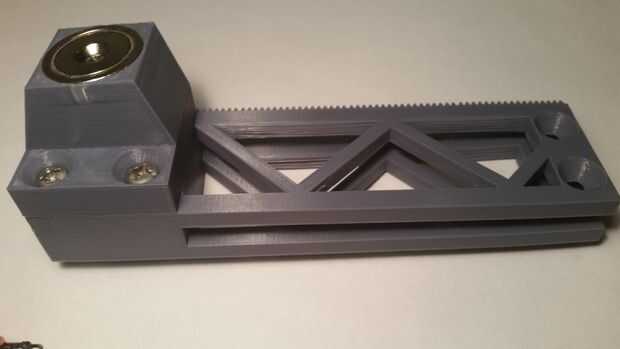

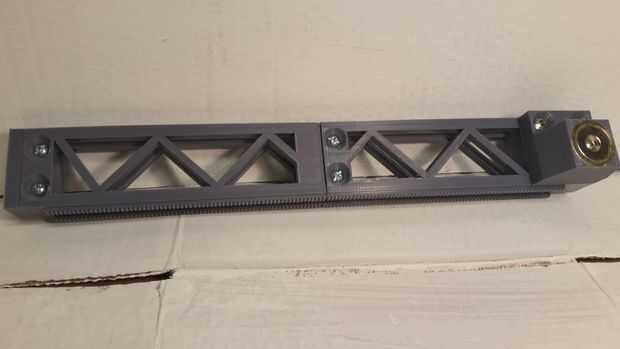

Ahora que tienes todas las partes, el sistema de control y el código, es momento de juntar todo. Empiece por montar el brazo de la grúa. En primer lugar, perno del soporte magnético al final del brazo de la grúa, usando los tornillos #6 y tuercas. Coloque el imán dentro del área circular en el soporte magnético. Va a ser muy ajustado, y una fuerza puede ser necesaria. Puede utilizar la larga #4 perno para enroscar así. A continuación, si desea ampliar la longitud de la grúa, conecte el extensor de la grúa al otro extremo del brazo de la grúa.

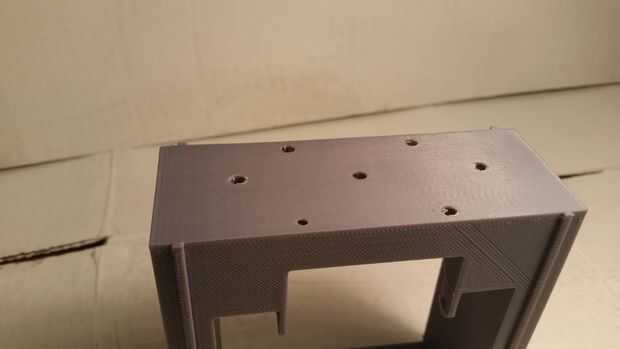

Ahora deslice el accesorio de engranaje en la cabeza del motor paso a paso. Se trata de otro ajuste apretado y la parte debe pop en su lugar. Para preparar la base del motor paso a paso para el uso con la caja de proyecto, tendrá que perforar los 6 agujeros en la parte inferior. (La fotografía fue un prototipo anterior. El hoyo 7 del centro ya no es necesario). Utilice una broca de 3mm. La plaza en el interior de la base es de 4 LEDs. Los otros 2 son para los motores paso a paso.

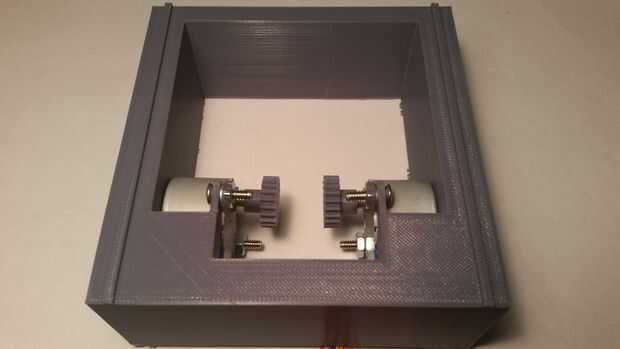

Conectar los motores a la base es un poco. El conector en el extremo del motor paso a paso que se conecta al conductor es demasiado grande para que el orificio taladrado. Usted tendrá que cortar el cable en el medio, correr a través del orificio y la soldadura de los cables hacia atrás. El motor se puede empernar a los pequeños propietarios en la base y su gorila de espaldas pegado a la base para la buena medida.
Los LEDs son mucho más simples; puede soldar simplemente a algunos hilos, que se pueden ejecutar a través de los agujeros. Coloque las luces de advertencia en las esquinas opuestas entre sí y otra vez las luces inactivo. Una vez que los cables se han ejecutado a través de, llenar el agujero con pegamento caliente presionado el LED.
