Paso 9: Poner todo junto e instalar
Casi hemos hecho--tenemos un tubo de muestra de trabajo, y ahora tenemos que poner todo junto e instalarlo!
Montar el tubo de
Ahora puede combinar el puntal principal y el tubo. Poner el tubo en el suelo boca abajo (un tope final abajo). Asegúrese de que tiene un montón de espacio libre por encima de ti y luego colocar el puntal central en el tubo y guiar el pasador en el orificio en la parte superior del tubo. Sacar el cable de alimentación a través de la ranura en la tapa inferior. Usted puede mirar a través del orificio para el cable de alimentación alinear el extremo de la espiga en el orificio de la tapa superior. Dan la vuelta hacia atrás.
Letrero y vinilo gráfico
Usted tendrá que decidir si esto va a ser uno, o dos caras muestra. Hemos hecho nuestra una cara, pero usted puede fácilmente hacer dos caras.
En nuestro caso, elegimos tener un gráfico de vinilo para dar un aspecto de alta calidad. Puede ir a cualquier signo de empresa y tener uno de estos hechos. Nuestra cuesta alrededor de $50 de Vistaprint, y hemos hecho lo suficientemente genérico como para que nosotros podemos reutilizar año a año. Tenga en cuenta que si haces el signo de dos caras, usted necesitará hacer dos de estos gráficos y tienen que ser imágenes de espejo uno del otro. Los números serán a la izquierda del tubo por un lado y a la derecha en el otro lado. Considerar cuidadosamente la colocación de los números en su gráfico. Desea que el primer tramo a alinear con $0 (4 1/2" de la parte inferior del tubo) y 8 (4 1/2" de la parte superior del tubo) segmento de línea con su cantidad de la meta.
El tablero es de 7' x 2 1/2', que da una proporción agradable y lo hace muy visible en el lado de la carretera. Poner la hoja de madera contrachapada de 4' x 8' en sus caballetes y corte la tabla para ese tamaño. El agujero para el tubo es 1' de la parte inferior y 6" de la derecha. Es 49,5" alta (4' tubo plus 2 3/4" casquillos de extremo). El montaje del tubo depende de este ser bastante exacta, mejor que sea un poco demasiado corto y agrandarla si es necesario, en lugar de demasiado altos. Si desea una muestra dos caras, debe hacer el agujero de 6" de ancho. Si quieres una cara, debe hacer el orificio de 5" de ancho, por lo que el termómetro"pops"en la parte delantera un poco. Use un taladro para perforar un agujero piloto para que puedan empezar el corte del rompecabezas del agujero. Prueba de que el tubo encaje correctamente, pero no montarlo todavía.
El gráfico de vinilo a la Junta Directiva de la grapa, o pintarlo. Usted tendrá que cortar un agujero en la muestra de vinilo para acomodar el tubo.
Monte el tubo de

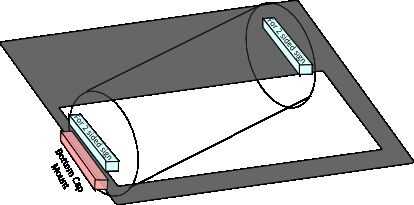

El tubo se monta colocando bloques en la tapa inferior. El cable eléctrico debe salir en la parte posterior de la muestra. Para una sola muestra cara, coloque el tubo en el orificio en el letrero y luego montar un bloque de madera en la tapa inferior del tubo que está detrás de la Junta para que se trabe en su lugar. No Fije este bloque para el tablero de la muestra. Consulte el diagrama--este es el bloque rosa. Para un doble cara muestra, ponga un bloque adicional frente a la Junta crea una ranura. Poner otro bloque en la tapa superior frente a la Junta. En el diagrama, estos son los bloques cian que se muestra.
Por último, utilizar un solo largo 2" tornillo en la tapa en la parte posterior para mantener el tubo en su lugar. Esto le permite montar y desmontar el tubo de la placa con sólo el retiro de este tornillo. Inclinar el tubo hacia fuera y tire hacia arriba, y el tubo se sale. Usted querrá el tubo desmontado de la tarjeta de transporte.
En la instalación de sitio

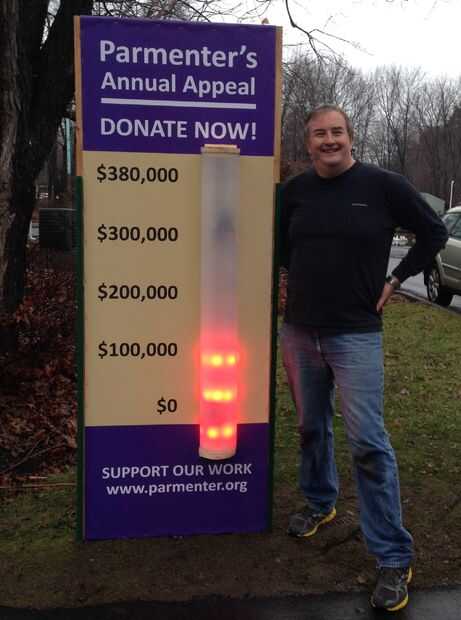

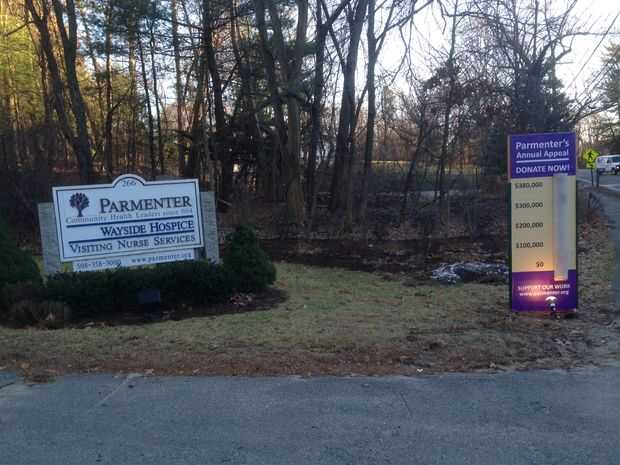

Instalación del sistema es bastante sencillo. Cerramientos metálicos estándar unidad dos estacas como estas en el suelo, levante la señal y deslice en las dos estacas. Monte el tubo en la muestra con el cable en la parte posterior. Enchufe el cable, se debe tomar el poder mostrar la luz. Poner la frambuesa Pi dentro de la distancia de radio XBee (300' línea de vista con tiempo claro). Permite 90 segundos tiempo de arranque, y que debe recibir el espectáculo de luz de conexión inicial de frambuesa pi. Configurar conexión a la frambuesa pi Wi-Fi para conectarse a la Wi-Fi local y reiniciar. Después de 90 segundos arrancar tiempo, usted debe obtener la muestra de luz de conexión, y luego la muestra mostrará el valor actual de su termómetro en línea.
Lo hiciste!!!
