Paso 4: Montaje de LEDs

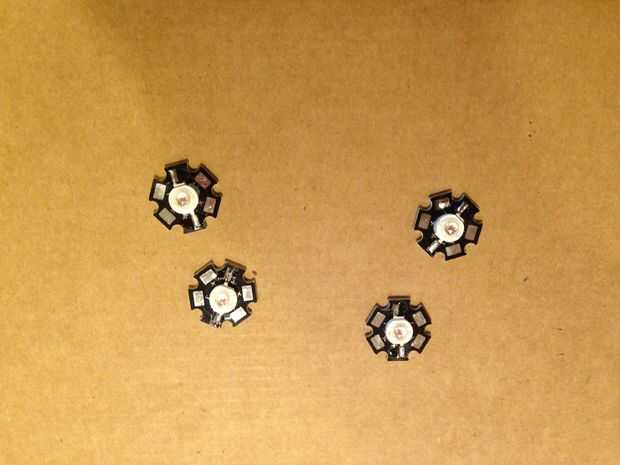

Cada uno de los LEDs es de alta potencia (3 watts!) y así lo requieren un disipador de calor significativa. Decidí montar los LEDs por pegar a una tira de metal con una resina térmicamente conductivo. Hay 8 segmentos para la muestra, con 6 LED para cada segmento, por lo tanto 48 LEDs en total.
Marcos de LED

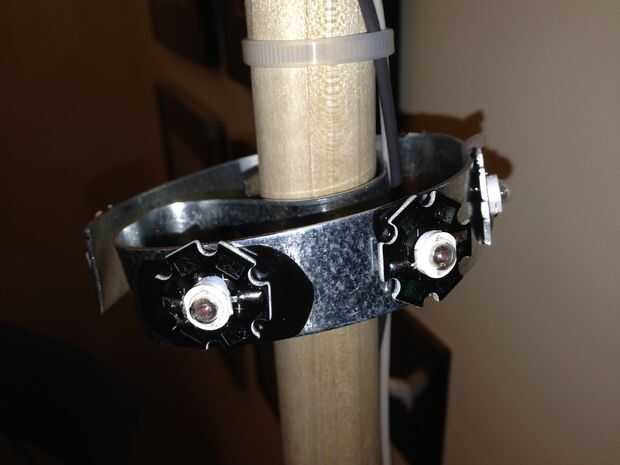

Marque la posición de cada segmento en la costilla central. El primer segmento es 3" desde la parte superior de la costilla, y las sucesivas son 6" aparte. Cada segmento es un círculo de la correa de suspensión de tubería. Yo les doblado en una forma compleja cerca de 3 pulgadas de diámetro (véase los cuadros). Vea abajo para otras ideas que podrían ser más simple y mejor. Tornillo de las correas en el lugar para el puntal central por la izquierda (véase el paso anterior sobre qué lado es izquierdo) utilizando tornillos de 3/8".
Montaje de Arduino

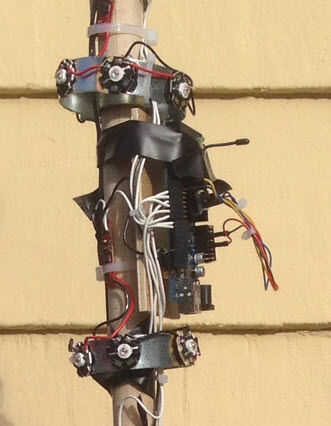

Antes de empezar a pegar en los LEDs, debe poner la montura de arduino en su lugar. Es una pieza de tablero fino ligeramente más grande que el Arduino. Taladro 4 agujeros para que coincida con los orificios de montaje de Arduino y dos por el centro de eje largo para montarlo en el puntal central entre los segmentos 6 y 7. Conéctelo a la costilla dos agujeros dentro de la costilla en la parte delantera, y atornillando hacia abajo con tornillos para madera de 3/8". No tengo una gran foto de esto, pero usted puede conseguir la idea de la foto de arriba.
LED
Los LEDs se pegan con una resina epóxica termal. Esto es algo que encontré duro a la fuente y tuve que comprar un poco de él. Tengo suficiente para alrededor de 90 muestras! Si usted puede encontrar otra fuente, un método alternativo o pequeñas cantidades, me encantaría oír hablar de él. Sólo tenga cuidado de que no compre grasa térmica utilizada para colocar disipadores de calor para CPU--que no funcionarán. Leer las indicaciones sobre el epoxi, hacerlo en un lugar bien ventilado y usar guantes.
Hay 6 LEDs en cada segmento. Tres de los LED serán conectados como una cadena en serie, con las 2 cadenas en paralelo. Usted puede hacer el cableado más fácil si usted pega los LEDs en la orientación correcta. Lea las instrucciones varias veces para asegurarse de que usted vea cómo terminará. Consulte el diagrama a. Imagina que imprime el diagrama y doblado en un círculo.
Poner el puntal central horizontalmente en los caballetes, o en las espaldas de un par de sillas y sujete en su lugar con el frente hacia arriba. Colocar papel proteger el suelo en caso de gotee resina epóxica o un LED se cae. Pegamento 1 LED en cada uno de los segmentos, con el lado negativo a la izquierda. Uso la cinta scotch o similar para mantener el LED en su lugar mientras los sistemas de epoxy. En mi caso, el epoxi toma varias horas y la curación. Girar el puntal central de 60 grados y repetir 2 veces más, con los LEDs en la misma orientación (de modo que el lado positivo de un LED es junto al lado negativo del siguiente LED). En el 4 º tiempo, girar el puntal 60 grados y montar el LED al revés (para que las dos más caras están cerca unos de otros). y repetir 2 veces más, con los LEDs en la misma orientación. Cuando haya terminado, el LED 6 º y 1 º tendrá sus dos lados negativos al lado del otro. Una vez que termines, tendrás 48 LED montado. ¡ Felicidades!
Posible mejora:
Si estuviera haciendo esto otra vez, intentaría encontrar un círculo de diámetro de 1 1/2" de 3/4 metal. Perforar un agujero y use un espaciador de 3/8" y un tornillo de 3/4" de madera para sujetar el círculo a la costilla central. Creo que sería más simple y más limpio. También creo que mover el LED del tubo sería una mejora, para dar un poco más espacio para la luz se extienda.
