Paso 3: Construcción de la demostración

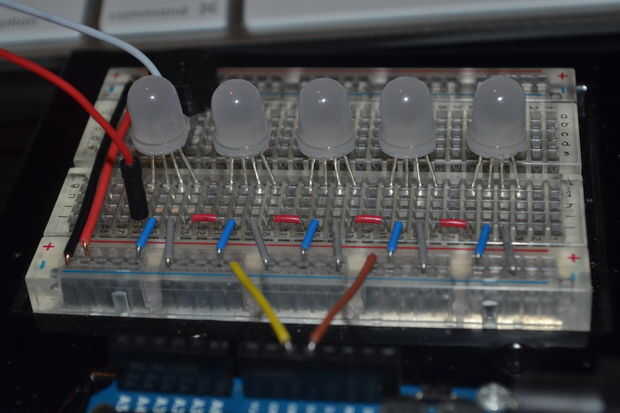

Para la demo que he puesto juntos, he colocado cinco LEDs direccionables en un protoboard. Conectar los carriles de alimentación y tierra de la placa a mi Arduino Uno y luego Margarita los LEDs, datos un cabo a los siguiente datos. También he añadido un pequeño zumbador piezoeléctrico para diversión extra. Del primer LED datos en el pin es conectado al pin 6 en mi Arduino y el piezoeléctrico es el pin 8.
Mientras que el pin 6 es un PWM, o modulación de anchura de pulso pin--en el Arduino Uno, no utilizaremos PWM con esta demo. De hecho, podría utilizar uno de los seis pines analógicos y la demo todavía funcionaría bien. Si se construye esta instalación Asegúrese de mueva el alambre puente del pin 6 a analógico 0. En el dibujo (que proporciona en un paso posterior) Asegúrese de modificar la asignación de pines para "A0" y ver por sí mismo.
Dependiendo de qué tienes tu Arduino haciendo al mismo tiempo, encontrará que los pines 0, 1, 3 y 11 no pueden funcionar bien. Además, análogo pins 2, 3, 4, y 5 no se debe utilizar si su uso de cualquier componente de I2C.
OK, ya tienes los cinco LEDs en la protoboard, se relaciona entre sí, tierra, energía, y eres el pin de señal de Arduino, ¿qué sigue? En suerte, casi listo, solo tienes que hacer es cargar el sketch y he hecho escribir para usted.
